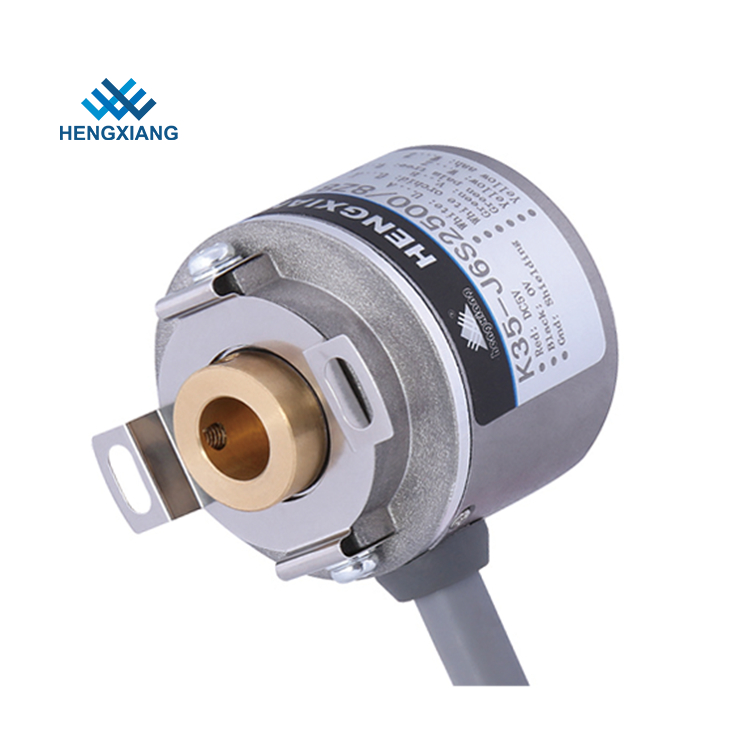

External Diameter 35mm Miniature Rotary Encoder K35 Blind Hole 8mm 40mm Leaf Spring

Molla a lamelle rotatoria miniatura esterna del foro cieco 8mm 40mm del codificatore K35 del diametro 35mm

  • Evidenziare

    Piccolo codificatore rotatorio

    ,

    codificatore rotatorio semplice

  • Tipo del codificatore
    Piccolo codificatore rotatorio
  • Diametro esterno
    35mm
  • Dimensione dell'installazione
    40mm (piatto 35T40 della molla); 29mm (35T29)
  • Fase di uscita
    Fase A+, B+, Z+, A, b, z, U+, V+, W+, u, v, w
  • Diametro dell'albero cavo
    6mm, 8mm; 10mm
  • Tipo dell'albero cavo
    Foro cieco
  • Peso netto
    Circa 100g (con il pacchetto)
  • Certificazione
    CE,ISO9001
  • Luogo di origine
    Shanghai, Cina
  • Marca
    HENGXIANG
  • Certificazione
    CE,ISO9001
  • Numero di modello
    Codificatore di albero cavo K35
  • Quantità di ordine minimo
    codificatore 1pcs per iniziare ordine
  • Prezzo
    negotiable
  • Imballaggi particolari
    ogni 1 pezzo è stato imballato nel singolo contenitore di cartone
  • Tempi di consegna
    3-5 giorni lavorativi per ordine del campione, 7-15 giorni lavorativi per ordine di massa
  • Termini di pagamento
    D/A, D/P, T/T, Western Union, carta di credito, Master Card, Paypal, ecc
  • Capacità di alimentazione
    100K collega all'anno

Molla a lamelle rotatoria miniatura esterna del foro cieco 8mm 40mm del codificatore K35 del diametro 35mm

Molla a lamelle rotatoria miniatura esterna cieca del codificatore K35 40mm del diametro 35mm del foro 8mm



Caratteristiche fondamentali del codificatore del servomotore K35

Vita del cuscinetto: 1.5x109 revs al carico nominale (100000hrs a 2500RPM)

Temperatura ambientale: Funzionamento: - 20 ~+80°; stoccaggio: - 25 ~+90°

Vibrazione (resista a): Ampiezza 0.75mm, 5-55Hz, 2 ore per giroscopico individualmente

Calzino (resista a): 490m/s2, spettrografia di massa 11 tre volte per la X, Y, direzione di Z individualmente

Certificazione: CE

Giro della cima: 5000RPM

Segno al rapporto di spazio: 45% - 55%

Carico di asse: 30N radiale; 20N assiale



Un certo numero di modello del codificatore relativo K35

Piatto 35T40 della molla di K35-J12C2500/8B6 DC5V

Piatto 35T29 della molla di K35-J12L2000/4B8 DC5V

Piatto 35T29 della molla di K35-J3N2500/16B10 DC5-12V

Piatto 35T29 della molla di K35-J3F1200B6 DC12-24V

Piatto 35T29 della molla di K35-J6S2500/8B8 DC5V

Piatto 35T40 della molla di K35-J6C2000B10 DC5V

Piatto 35T29 della molla di K35-J6E720B6 DC8-30V

Piatto 35T40 della molla di K35-J12C1000/4B8 DC5V

Piatto 35T40 della molla di K35-J12L2048/6B10 DC5V





Specificazione

Oggetti Parametri di base
Marca HENGXIANG
Tipo del codificatore Codificatore incrementale
Diametro esterno 35mm
Spessore 35mm
Dimensione dell'installazione 40mm (piatto 35T40 della molla); 29mm (35T29)
Tipo dell'albero cavo foro cieco
Diametro dell'albero cavo 6mm, 8mm; 10mm
Risoluzione 30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 1000; 1024; 1200; 2000; 2048; 2500; 4096; 5000
1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2000/4; 2000/6; 2000/8; 2048/4; 2048/6; 2048/8; 2500/4; 2500/6; 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8
Fase di uscita Fase A+, B+, Z+, A, b, z, U+, V+, W+, u, v, w
Tensione di rifornimento DC5V & DC8--30V
Tipo dello sbocco Cavo fuori dal lato
Modalità di output NPN/PNP (uscita di collettore aperto)
Uscita di tensione
Uscita in opposizione
linea azionamento (26LS31) TTL
linea azionamento (DC8-30V) HTL
La fase ABZ di TTL (DC5V) è indietro della fase UVW
Grado di protezione IP50
Lunghezza di cavo 500mm



Molla a lamelle rotatoria miniatura esterna del foro cieco 8mm 40mm del codificatore K35 del diametro 35mm 0



I nostri punti di vendita

  • Certificato di brevetto del modello di utilità
  • Possedere marca e marca unica
  • Certificazione del CE per tutti i modelli
  • Data di consegna rapida
  • ispezione completa di 100% prima della spedizione
  • Clienti da circa 200 paesi
  • IS09001: Certificazione 2015



Circa la vibrazione del codificatore

Vibrazione che agisce sempre su un impulso sbagliato di causa del codificatore facilmente.

Così dobbiamo prestare più attenzione al posto di lavoro del codificatore.

Più l'impulso per giro, il gioco meraviglioso più stretto del grattare, l'effetto del minerale metallifero al codificatore tramite la vibrazione, quando la velocità del motore è bassa o persino fermata, la vibrazione agente sull'asse del codificatore o il codificatore che le coperture avrebbero causato la vibrazione stridente, in questo modo, codificatore potrebbero mostrare il segnale di impulso sbagliato.
