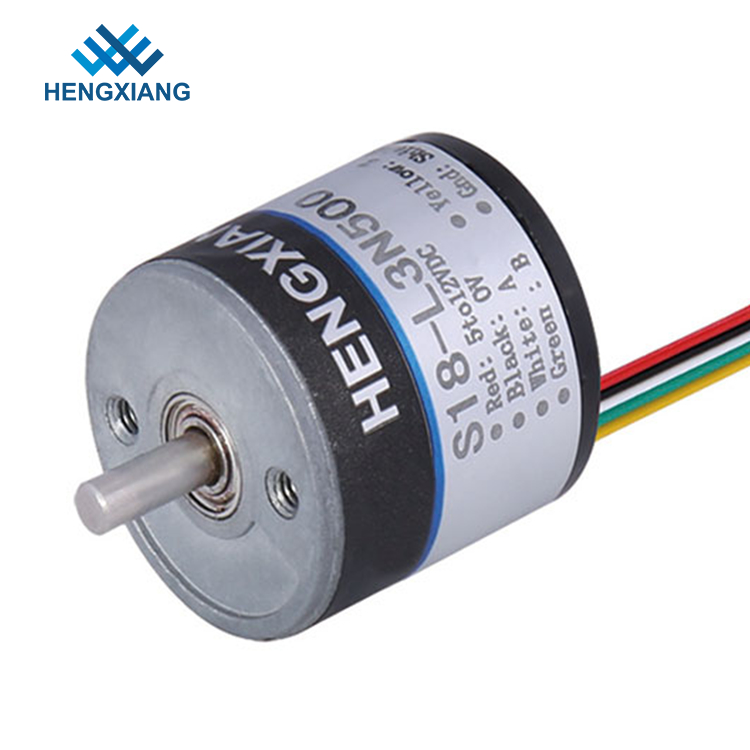

Fase rotatoria miniatura 1600 del codificatore ab di risoluzione S18 NPN prodotta per il motore Subminiature
-
Evidenziare
codificatore ottico miniatura
,codificatore rotatorio semplice
-
Diametro esterno18mm
-
Spessore18mm
-
Diametro solido dell'asse2.5mm
-
Fase di uscitaSincronizzi A, la B, Z
-
Tensione di rifornimentoDC5V; DC8-30V
-
Materiale dell'alberoin acciaio inox 304
-
Modalità di outputCircuito aperto del collettore prodotto (NPN &PNP)
-
Peso nettoCirca 20g (con il pacchetto)
-
Luogo di origineShanghai, Cina
-
MarcaHENGXIANG
-
CertificazioneCE,ISO9001
-
Numero di modelloMini codificatore rotatorio S18
-
Quantità di ordine minimocodificatore 1pcs per iniziare ordine
-
Prezzonegotiable
-
Imballaggi particolariogni 1 pezzo è stato imballato nel singolo contenitore di cartone
-
Tempi di consegna3-5 giorni lavorativi per ordine del campione, 7-15 giorni lavorativi per ordine di massa
-
Termini di pagamentoD/A, D/P, T/T, Western Union, carta di credito, Master Card, Paypal, ecc
-
Capacità di alimentazione100K collega all'anno
Fase rotatoria miniatura 1600 del codificatore ab di risoluzione S18 NPN prodotta per il motore Subminiature
S18 la fase rotatoria miniatura NPN del codificatore ab ha prodotto la mini asse 1600 di dimensione di risoluzione 2.5mm per il motore subminiature
Informazioni di base di prodotto di mini codificatore S18
Spessore del corpo del codificatore 18mm
Diametro solido 2.5mm dell'asse, con forma di D
Lunghezza 7mm dell'asse
Diametro size12mm dell'installazione
Tensione di alimentazione elettrica 5V o 8-30V
Segnale in uscita del circuito: NPN&PNP
Percezione di base: fotoelettrico
Impulso per giro: 250ppr-1600ppr
Velocità massima 5000rpm del motore
Grado livellato IP50 di protezione
Sbocco del cavo a nastro
Specifiche di dettaglio
| Marca | HENGXIANG |
| Dimensioni esterne | Diametro esterno: 18mm |
| Spessore: 18mm | |
| Diametro solido dell'asse: ⌀2.5mm | |
| Risoluzione | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600 |
| Fase di uscita | Sincronizzi A, la B, Z |
| Tensione di rifornimento | DC5V; DC8-30V |
| Tipo dello sbocco | Cavo fuori dal lato |
| Cavo fuori dalla parte posteriore | |
| Modalità di output | Circuito aperto del collettore prodotto (NPN &PNP) |
| Temperatura ambientale | Temperatura di funzionamento: -20~+80° (non ghiacciare) |
| Temperatura di stoccaggio: -25~+85° (non ghiacciare) | |
| Umanità ambientale | Funzionamento e stoccaggio: 35~85%RH (senza condensazione) |
| Frequenza superiore di risposta | 100kHz massimo |
| Rev superiore | 5000rpm |
| Grado di protezione | IP50 |
| Corrente del consumo | 50mA massimo |
| Tempo di caduta di aumento | 100nsec massimo |
| Carico di asse | Radiel: 2N; Assiale: 2N |
| Vibrazione (resista a) | Ampiezza 0.75mm, 10-50Hz, 1 ora per la direzione di X/Y/Z individualmente |
| Scossa (resista a) | 49/m/s2, tre volte per la X, Y, direzione di Z individualmente |
| Materiale dell'asse | acciaio inossidabile 304 |
| Lunghezza di cavo | 150mm |
Principio di codificatore
Il grado meccanico è la rotazione reale dell'asse nei gradi. Il grado elettrico è usato per i segnali elettrici. Il momento richiesto per il completamento una tensione alternata/ciclo corrente è definito come 360 gradi elettrici (el°). Per i codificatori incrementali, un ciclo è uguale ad un impulso completo. Con un PPR dato il grado elettrico può essere convertito in grado meccanico per tutto il codificatore incrementale.
Ogni el° 90 il codificatore incrementale produce un aumento o un bordo di caduta «su A» o «sulla B» prodotta che possono essere interpretati come conteggio. Se un codificatore produce 1000 PPR, un contatore può interpretare 4000 conteggi (4 conteggi ogni impulso).
Pacchetto
Ogni singolo codificatore è imballato in un singolo cartone sicuro con la bolla proteggente.
Poi tutti i codificatori saranno messi in un più grande cartone per preparare la spedizione.
Circa la nostra fabbrica
- Possedere marca di codificatore «di HENGXIANG»
- Ha ISO9001: Certificato 2000 del sistema di gestione della qualità e certificazione del CE
- L'invenzione brevetta cinque ed il modello di utilità brevetta cinque
- Nuovo e di risultati trasformazione progetto alta tecnologia di Shanghai passato.
- Il nostro obiettivo: Il requisito del cliente di riunione, creando valore sociale, i clienti serventi attentamente e raggiungimento vantaggioso per entrambe le parti.
- Situato nella città di Shanghai
- 20-30 lavoratori con esperienza
Domanda circa i codificatori o la nostra fabbrica prima dell'ordinazione
Q: Dove è la vostra fabbrica?
A: La nostra fabbrica è situata sulla città di Shanghai.
Q: Posso effettuare una visita alla vostra fabbrica?
A: Sì, voi che diamo il benvenuto a per visitare in qualunque momento la nostra fabbrica se conveniente.
Q: Quanto tempo è il vostro termine di consegna?
A: Solitamente 3 giorni lavorativi per il campione, 7-15 giorni per fabbricazione in serie,
La data di produzione è secondo la quantità di ordine.
Q: Che cosa è il più di alta risoluzione dei vostri prodotti del codificatore?
A: Il più di alta risoluzione è 80000ppr, voi può inviarci con la posta elettronica per più informazioni.
Q: Può il vostro codificatore essere personalizzato?
A: Sì, il nostro codificatore può essere personalizzato secondo i vostri requisiti,
Q: Provate il vostro prodotto del codificatore prima della spedizione?
A: Sì, 100% verifichiamo ed esaminiamo ogni pezzo prima che spedendo per assicurarselo bene lavoro sul vostro dispositivo.
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
