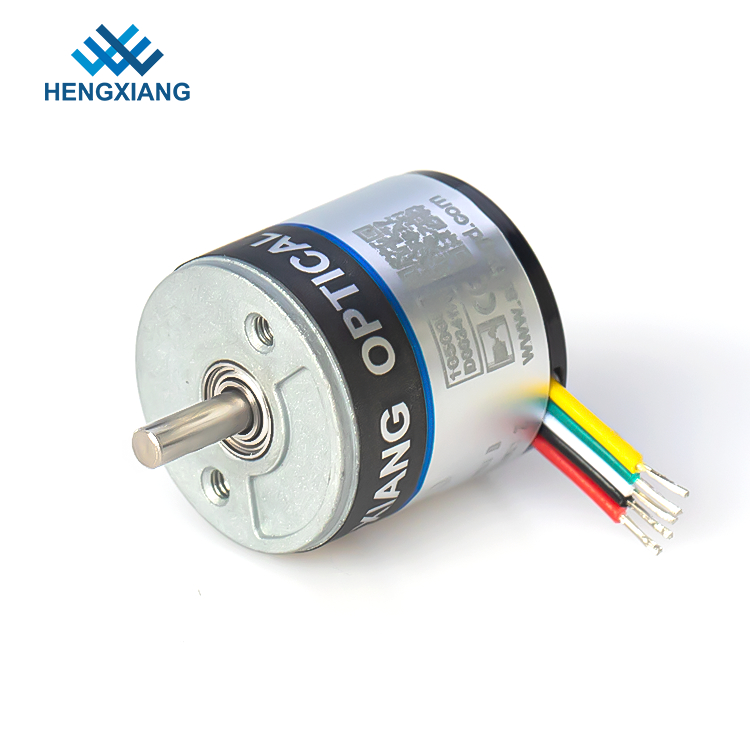

S18 la fase rotatoria miniatura NPN del codificatore ab ha prodotto la risoluzione 1600 per il motore subminiature
Descrizione di prodotto
Informazioni di base di prodotto di mini codificatore S18
Spessore del corpo del codificatore 18mm
Diametro solido 2.5mm dell'asse, con forma di D
Lunghezza 7mm dell'asse
Diametro size12mm dell'installazione
Tensione di alimentazione elettrica 5V o 8-30V
Segnale in uscita del circuito: NPN&PNP
Percezione di base: fotoelettrico
Impulso per giro: 250ppr-1600ppr
Velocità massima 5000rpm del motore
Grado IP50 del livello di protezione
Sbocco del cavo a nastro
Specificazione
Nome di prodotto |
S18 la fase rotatoria miniatura NPN del codificatore ab ha prodotto la risoluzione 1600 per il motore subminiature |
Marca |
HENGXIANG |
Tipo del codificatore | Codificatore incrementale |
Dimensioni esterne |
Diametro esterno: 18mm Spessore: 18mm Diametro solido dell'asse: ⌀2.5mm |
Risoluzione |
36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600 |
Fase di uscita |
Fase A, B, Z |
Tensione di rifornimento |
DC5V & DC8--30V |
Tipo dello sbocco |
Cavo fuori dal lato Cavo fuori dalla parte posteriore |
Modalità di output |
Uscita del circuito aperto del collettore (NPN &PNP) |
Temperatura ambientale |
Temperatura di funzionamento: -20~+80° (non ghiacciare) Temperatura di stoccaggio: -25~+85° (non ghiacciare) |
Umanità ambientale |
Funzionamento e stoccaggio: 35~85%RH (senza condensazione) |
Frequenza superiore di risposta |
100kHz massimo |
Rev superiore |
5000rpm |
Grado di protezione |
IP50 |
Consumo corrente |
50mA massimo |
Tempo di caduta di aumento |
100nsec massimo |
Carico di asse |
Radiel: 2N; Assiale: 2N |
Vibrazione (resista a) |
Ampiezza 0.75mm, 10-50Hz, 1 ora per la direzione di X/Y/Z individualmente |
Colpisca (resistere a) |
49/m/s2, tre volte per la X, Y, direzione di Z individualmente |
Materiale dell'asse |
acciaio inossidabile 304 |
Lunghezza di cavo |
150mm |
Certificazione | CE |
Principio di codificatore
Il grado meccanico è la rotazione reale dell'asse nei gradi. Il grado elettrico è usato per i segnali elettrici. Il momento richiesto per il completamento una tensione alternata/ciclo corrente è definito come 360 gradi elettrici (el°). Per i codificatori incrementali, un ciclo è uguale ad un impulso completo. Con un PPR dato il grado elettrico può essere convertito in grado meccanico per tutto il codificatore incrementale.
Ogni el° 90 il codificatore incrementale produce un bordo in aumento o di caduta sull'uscita di B «o»» «di A che può essere interpretata come conteggio. Se un codificatore produce 1000 PPR, un contatore può interpretare 4000 conteggi (4 conteggi ogni impulso).
Pacchetto
Ogni singolo codificatore è imballato in un singolo cartone sicuro con la bolla proteggente.
Poi tutti i codificatori saranno messi in un più grande cartone per preparare la spedizione.
Circa la nostra fabbrica
Domanda circa i codificatori o la nostra fabbrica prima dell'ordinazione
Q: Dove è la vostra fabbrica?
: La nostra fabbrica è situata sulla città di Shanghai.
Q: Posso effettuare una visita alla vostra fabbrica?
: Sì, voi che diamo il benvenuto a per visitare in qualunque momento la nostra fabbrica se conveniente.
Q: Quanto tempo è il vostro termine di consegna?
: Solitamente 3 giorni lavorativi per il campione, 7-15 giorni per fabbricazione in serie,
La data di produzione è secondo la quantità di ordine.
Q: Che cosa è il più di alta risoluzione dei vostri prodotti del codificatore?
: Il più di alta risoluzione è 80000ppr, voi può inviarci con la posta elettronica per più informazioni.
Q: Può il vostro codificatore essere personalizzato?
: Sì, il nostro codificatore può essere personalizzato secondo i vostri requisiti,
Q: Provate il vostro prodotto del codificatore prima della spedizione?
: Sì, noi prova di 100% ed esaminare ogni pezzo prima della spedizione per assicurarsela per lavorare bene sul vostro dispositivo.
