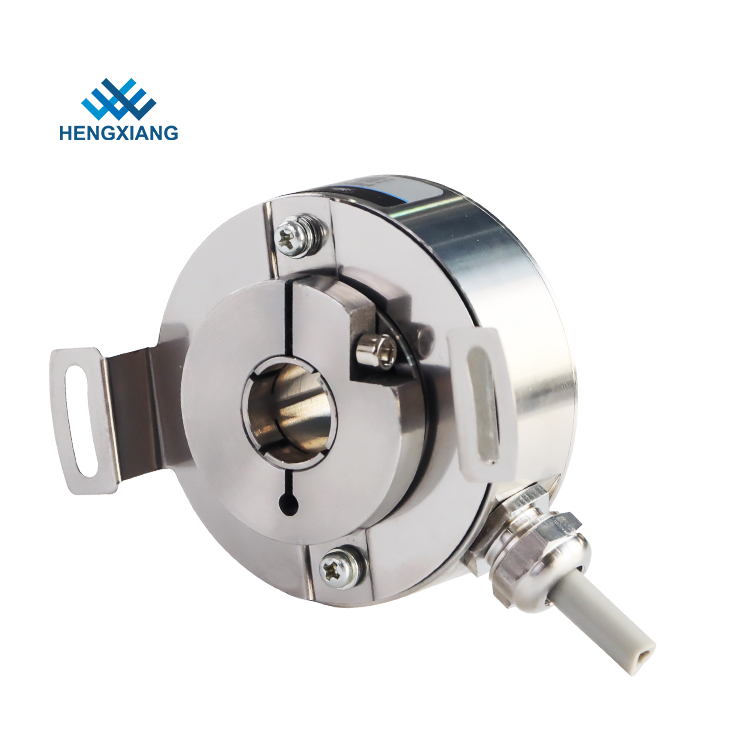

PGK50  hollow shaft Stainless Steel Ip67 Through Hole Encoder

Acciaio inossidabile Ip67 dell'albero cavo PGK50 attraverso il codificatore del foro

  • Evidenziare

    Acciaio inossidabile attraverso il codificatore del foro

    ,

    ip67 attraverso il codificatore del foro

    ,

    codificatore di acciaio inossidabile ip67

  • Tipo del codificatore
    Tipo incrementale
  • Diametro esterno
    50mm
  • Spessore
    27mm
  • Diametro dell'albero cavo
    10mm; 12mm; 14mm; 15mm (facoltativo)
  • risoluzione
    1000; 1024; 1250; 2000; 2048; 2500; 4096; 5000; 10000
  • Tensione di rifornimento
    DC5V; DC8-30V
  • Consumo corrente
    100mA massimo; 120mA massimo
  • Frenquency superiore di risposta
    100kHZ; 500kHZ; 600kHZ
  • Terra
    non collegato al codificatore
  • Protezione
    IP67
  • Luogo di origine
    SHANGHAI, CINA
  • Marca
    HENGXIANG
  • Certificazione
    CE,ISO9001
  • Numero di modello
    PGK50
  • Quantità di ordine minimo
    1pcs
  • Prezzo
    Consult us
  • Imballaggi particolari
    ciascuno 1 pezzo è stato imballato nel singolo contenitore di cartone
  • Tempi di consegna
    3-5 giorni lavorativi per ordine del campione, 7-15 giorni lavorativi per ordine di massa
  • Termini di pagamento
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Capacità di alimentazione
    pezzi 100K all'anno

Acciaio inossidabile Ip67 dell'albero cavo PGK50 attraverso il codificatore del foro

Codificatore rotarty incrementale del servomotore del livello IP67 di protezione del codificatore del codificatore 1024ppr di acciaio inossidabile PGK50


Oggetti Parametri di base
Marca HENGXIANG
Tipo del codificatore Tipo incrementale
Diametro esterno 50mm
Spessore 27mm
Tipo dell'albero cavo Tramite l'asse
Diametro dell'albero cavo 10mm; 12mm; 14mm; 15mm (facoltativo)
Risoluzione 1000; 1024; 1250; 2000; 2048; 2500; 4096; 5000; 10000
Fase di uscita 1=A+B; 2=A+B; 3=A+B+Z; 4=A+A-+B+B-; 6=A+A-+B+B-+Z+Z-; 12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
Tensione di rifornimento DC5V; DC8-30V
Tipo dello sbocco Cavo radiale
Modalità di output F=Push-pull; C=TTL (DC5V)
E=HTL (DC8-30V)
Consumo corrente 100mA massimo; 120mA massimo
Frenquency superiore di risposta 100kHZ; 500kHZ; 600kHZ
Terra non collegato al codificatore
Iniziare coppia di torsione Di meno che 9.8×10-3 N.m
Momento di inerzia Di meno che 6.5×10-6 kg.m2
Temperatura ambientale Funzionamento: -40~+90℃ (cavo d'avvolgimento ripetibile: -10℃); Stoccaggio: -45~+95℃
Umidità ambientale Funzionamento e stoccaggio: 50~85%RH (senza condensazione)
Protezione IP67
Shell Acciaio inossidabile
Certificazione CE
pacchetto Contenitore di cartone
Peso netto Circa 150g



Acciaio inossidabile Ip67 dell'albero cavo PGK50 attraverso il codificatore del foro 0

Acciaio inossidabile Ip67 dell'albero cavo PGK50 attraverso il codificatore del foro 1

Principio di codificatore
Un codificatore rotatorio incrementale produce una certa quantità di impulsi per rivoluzione. Il più alto questo numero di PPR, più piccolo l'angolo fra ogni impulso. Questo numero di PPR è riparato per i codificatori incrementali ordinari. I codificatori incrementali programmabili possono regolare questo valore ad un numero desiderato da un cambiamento di software.
Oggi la maggior parte dei codificatori incrementali hanno un in opposizione (HTL) o il driver dell'uscita RS422 (TTL), questi ha sostituito la maggior parte di più vecchi circuiti di uscita come il collettore aperto NPN, il collettore aperto PNP, uscita di tensione.
I circuiti in opposizione (HTL), anche conosciuti come il totem palo, forniscono un livello di segnale che corrisponde alla tensione di rifornimento applicata. La tensione di rifornimento varia tipicamente da 8 a 30 VCC.
Con i collegamenti che adeguati potete usare l'interfaccia in opposizione per sostituire i veri circuiti aperti del collettore utilizzando un diodo esterno collegato in un modo limitare la direzione della corrente per i circuiti RS422 (TTL) fornisca un livello di segnale costante di 5 V che non dipende dalla tensione di rifornimento. Due gamme di tensione di rifornimento possono essere selezionate: 4,75 - 5,5 VCC (può essere usato per sostituire i driver dell'uscita di collettore aperto) o 8 - 30 VCC. Usando i segnali di differenziale l'uscita completamente aderisce alla norma RS422.
