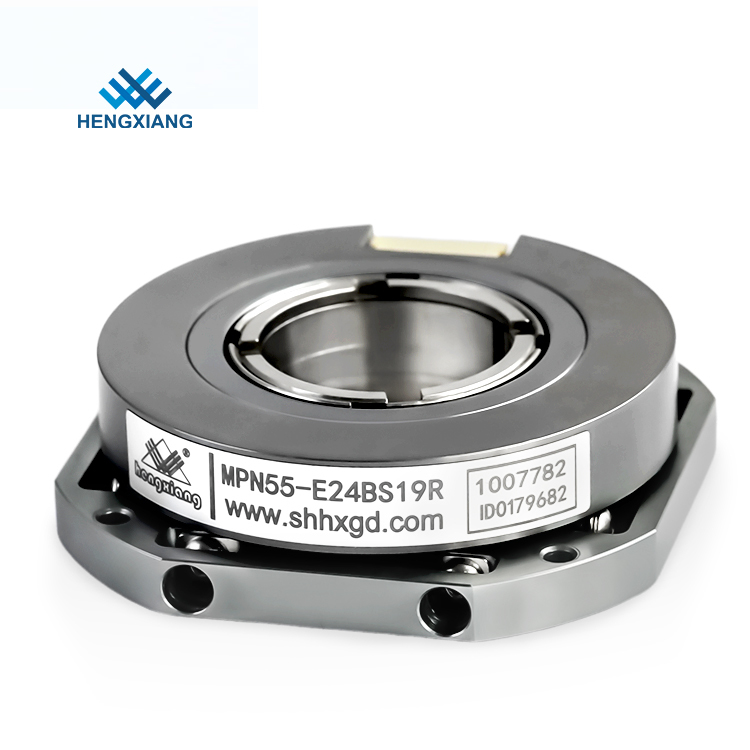

Encoder robot assoluto con flangia rotante multigiro a 16 bit e 32 bit SSI 15 mm cavo MPN55
Encoder assoluto:
L'encoder assoluto è il sensore che emette direttamente il digitale, ci sono diversi dischi di codice concentrici lungo la direzione radiale sul suo disco di codice circolare, ci sono settori traslucidi e non traslucidi su ciascun canale composti l'uno dall'altro, gli alberi di settore dei canali di codice adiacenti sono doppia relazione, il numero di canali di codice sul disco di codice è il numero di bit del suo binario digitale, su un lato del disco di codice c'è la sorgente luminosa.
1. Caratteristica:Flangiaencoder, tipo assoluto,multigiro,albero cavo, encoder SSI,
fornitore cinese di encoder di alta qualità a Shanghai.
2. Applicazione:Servo il motore,robot e altre automazioni industriali.
3. Parametri importanti:
Elementi
|
Parametri di base
|
Marca
|
Hengxiang
|
Tipo di codificatore
|
Encoder assoluto
|
Diametro esterno
|
55mm (flangia di montaggio 65mm)
|
Spessore
|
15 mm
|
Tipo ad albero cavo
|
Foro passante
|
Diametro albero cavo
|
14mm;15mm;19mm;20mm;24 mm
|
Risoluzione
|
giro singolo: 17 bit, 19 bit, 20 bit, 22 bit, 24 bit
|
multigiro: 1716=17+16Bit, 1916=19+16Bit,
|
2016=20+16Bit, 2216=22+16Bit,2416=24+16Bit
|
Interfaccia
|
E=SM08B-GHS-TB ;J=cavo radiale
|
Comunicazione
|
SI=BISS-DO;S=SSI
|
Connessione elettrica
|
R=RS-485
|
Modalità di uscita
|
M=multigiro
|
S=giro singolo
|
Principio di scansione
|
Codice reticolo riflettente
|
Precisione
|
±80"
|
Velocità di risposta
|
Azione normale: 6000 min-1
|
Rumore del segnale di posizione RMS
|
±2@18 bit/giro
|
Frequenza di clock della comunicazione
|
≤10MHz(BISS) o ≤5MHz(SSI)
|
Tempo di partenza
|
valore tipico: 13ms
|
Periodo di campionamento della posizione assoluta
|
≤75 n
|
Velocità consentita
|
≤32200 giri/min (limitato dal limite di velocità meccanico)
|
Cavo
|
Cavo a doppino intrecciato differenziale
|
Lunghezza del cavo
|
200mm-10000mm
|
Collegamento meccanico
|
Con cuscinetto e albero di bloccaggio circondato
|
Coppia iniziale
|
inferiore a 9,8×10-3 Nm
|
Momento inerziale
|
inferiore a 6,5×10-6 kg.m2
|
Carico sull'albero
|
Radiale 30N;Assiale 20N
|
Velocità di rotazione
|
≤6000 giri/min
|
Materiale della calotta
|
Alluminio
|
Temperatura ambientale
|
In funzione: -20~+95℃;Stoccaggio: -25~+100℃
|
Umidità ambientale
|
Funzionamento e conservazione: 35~85% RH (senza condensa)
|
Vibrazione
|
Ampiezza 1,52 mm, 5~55 Hz, 2 ore per direzione X, Y, Z singolarmente
|
Shock
|
980 m/s2 11 ms, tre volte per direzione X, Y, Z individualmente
|
Protezione
|
IP50
|
Peso netto
|
Circa 150 g
|
