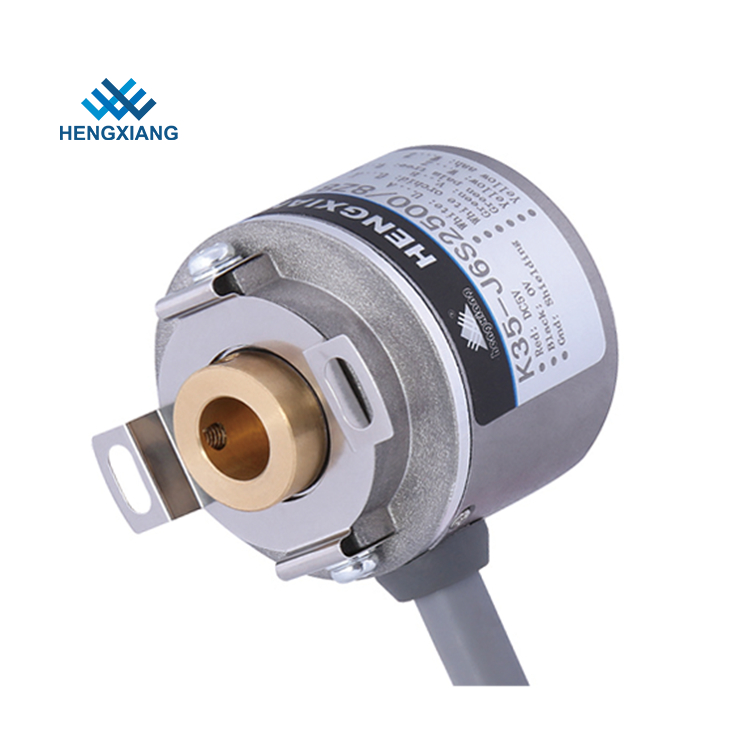

Foro cieco 6mm del mini codificatore rotatorio di dimensione K35 2500 risoluzioni e 4 pali per il servomotore
I nostri punti di vendita
Piuma di base del codificatore K35
Tipo del codificatore: Codificatore incrementale
Diametro esterno: 35mm
Dimensione dell'installazione: 40mm (piatto 35T40 della molla); 29mm (35T29)
Tipo dell'albero cavo: foro cieco
Diametro dell'albero cavo: 6mm, 8mm; 10mm
Fase di uscita: Fase A+, B+, Z+, A, b, z, U+, V+, W+, u, v, w
Tensione di rifornimento: DC5V & DC8--30V
Caratteristiche del codificatore di serie K35
Oggetti | Parametri di base |
Marca | HENGXIANG |
Tensione di rifornimento | DC5V & DC8--30V |
Tipo dello sbocco | Cavo fuori dal lato |
Modalità di output | NPN/PNP (uscita di collettore aperto) |
Uscita di tensione | |
Uscita in opposizione | |
linea azionamento (26LS31) TTL | |
linea azionamento (DC8-30V) HTL | |
La fase ABZ di TTL (DC5V) è indietro della fase UVW | |
Grado di protezione | IP50 |
Lunghezza di cavo | 500mm |
Corrente del consumo | 100mA MAX |
Frequenza superiore di risposta | 300KHZ |
Ondulazione permissibile | ≤3%rms |
Tensione del carico | ≤DC30V |
Forza dell'isolamento | AC500V 60s |
Resistenza di isolamento | 10MΩ |
Terra | non collegarsi al codificatore |
Segno al rapporto di spazio | 45% - 55% |
iniziare coppia di torsione | di meno che 5.9x 10-3 N.m |
Momento di Intertia | di meno che 1x 10-6kg.m2 |
Carico di asse | 30N radiale; 20N assiale |
Giro della cima | 5000RPM |
Vita del cuscinetto | 1.5x109 revs al carico nominale (100000hrs a 2500RPM) |
Temperatura ambientale | Funzionamento: - 20 ~+80°; stoccaggio: - 25 ~+90° |
Umidità ambientale | Funzionamento e stoccaggio: 35-85%RH (senza condensazione) |
Vibrazione (resista a) | Ampiezza 0.75mm, 5-55Hz, 2 ore per giroscopico individualmente |
Calzino (resista a) | 490m/s2, spettrografia di massa 11 tre volte per la X, Y, direzione di Z individualmente |
Materiale di Shell | muore la fusion d'alluminio |
Certificazione | CE |
pacchetto | Contenitore di cartone |
Peso netto | Circa 100g (con il pacchetto) |
Capacità di produzione del codificatore della fabbrica
5000 pezzi al mese
-------- Linea di produzione capacità
50000 pezzi all'anno
--------Unità reali prodotte (anno prima)
Perché scelgaci?
Marca di HENGXIANG--Il partner in maniera fidata
CE approvato--qualità del prodotto favorita;
Consegna veloce--forte abilità di riserva del prodotto;
La fabbrica direttamente fornisce un prezzo competitivo;
servizio della Un-fermata--per la vostra esperienza d'acquisto efficiente;
Progettazione dell'OEM accettata--progettazione su misura, la vostra propria marca accettata.
Data di produzione
3-5 giorni lavorativi per il campione dopo in pieno pagato
7-15 giorni per fabbricazione in serie dopo in pieno pagato
