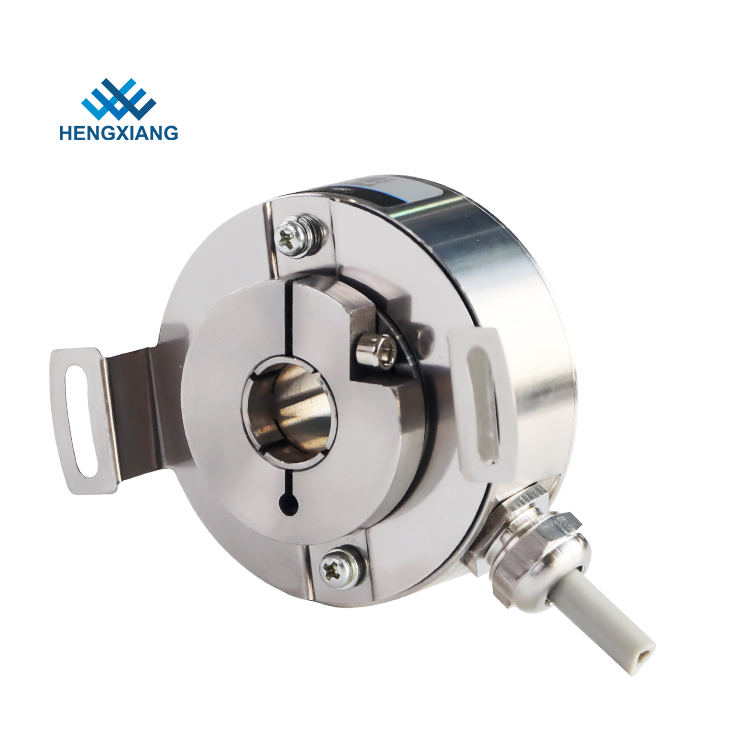

Controllo incrementale di automazione dei codificatori PGK50 Ip67 dell'albero cavo di acciaio inossidabile

Un codificatore di albero cavo, inoltre ha chiamato un codificatore rotatorio, è un dispositivo elettromeccanico che converte la posizione angolare o il moto di un'asse o di un asse in codice analogico o digitale.

Ci sono due tipi principali: assoluto ed incrementale (parente).

L'uscita dei codificatori assoluti indica la posizione attuale dell'asse, incitante li per inclinare i trasduttori.

L'uscita dei codificatori incrementali fornisce informazioni sul moto dell'asse, che in genere ulteriormente è trasformata altrove in informazioni quali la velocità, la distanza e la posizione.

Grado di protezione

IP67

Fase di uscita

fase ±ABUVW

Applicazione

Industria tessile, motori, impacchettatrici, linee industriali e perfino nelle industrie di bassa temperatura.

Circuito del segnale del codificatore

1. Il collettore aperto di NPN -- Il collettore aperto di NPN (NPN) è un'interfaccia basata su un circuito di uscita con un transistor di NPN.

Un collettore aperto è il collegamento disgiunto del collettore di un transistor di NPN, di cui l'emettitore è collegato per interrare e di cui il collettore è collegato all'uscita.

2. Uscita di PNP

L'uscita di PNP è un'interfaccia basata su un circuito di uscita con un transistor di PNP.

3. Uscita in opposizione (HTL)

Funzioni di logica ad alta tensione del transistor con un rifornimento di tensione nella CC di V delle immagini 10 e 30, con 24 CC di V che sono il più usuale.

«Il minimo» è definito come uscita tra compreso 0 V e 3 V e «alto» come fra VCC e VCC - 3,5 V.

4. Uscita di TTL RS-422

In una logica del transistor-transistor (TTL), sia lo stato logico che l'amplificazione sono fatti dai transistor, quindi dal nome.

L'uscita di TTL è assicurata con neanche una tensione fissa di 5 V o una tensione variabile tra compreso 10 e 32 V. Per questo la gamma bassa è definita come il ≤ 0,4 V e l'alta gamma come ≥ 2,4 V.
