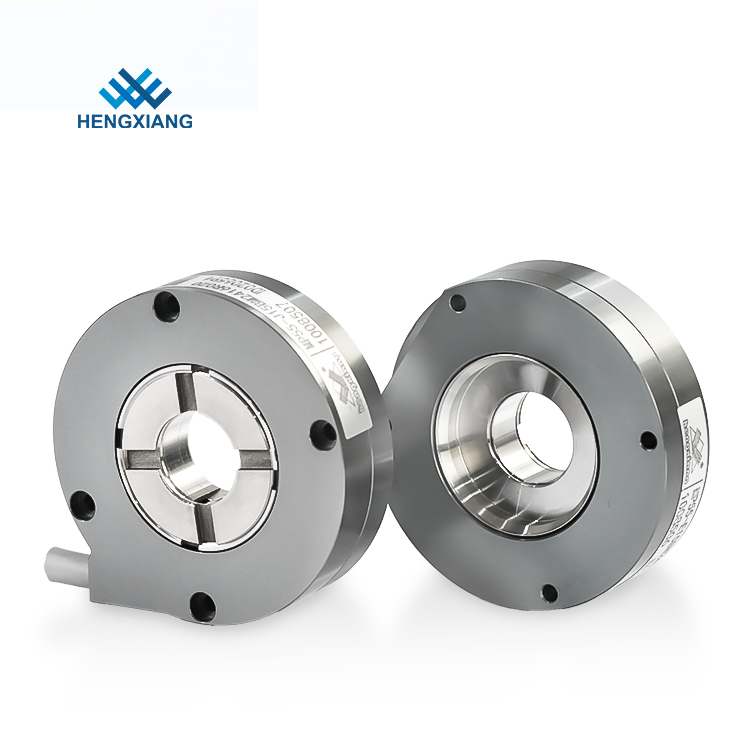

☆ I parametri di MP55
| Elementi | Parametri di base |
| Marca | Hengxiang |
| Tipo di codificatore | Encoder assoluto |
| Diametro esterno | 55 mm |
| Spessore | 14,5 mm |
| Dimensione dell'installazione | 49,2 mm |
| Tipo ad albero cavo | Foro passante |
| Diametro albero cavo | 14mm;15mm;19mm;20mm;24 mm |
| Risoluzione | giro singolo: 17 bit, 19 bit, 20 bit, 22 bit, 24 bit |
| multigiro: 1716=17+16Bit, 1916=19+16Bit, | |
| 2016=20+16Bit, 2216=22+16Bit,2416=24+16Bit | |
| Interfaccia | E=SM08B-GHS-TB |
| Comunicazione | SI=BISS-DO;S=SSI |
| Connessione elettrica | Presa radiale |
| Modalità di uscita | M=multigiro |
| S=giro singolo | |
| Principio di scansione | Codice reticolo riflettente |
| Precisione | ±40" |
| Velocità di risposta | Azione normale: 6000 min |
| Rumore del segnale di posizione RMS | ±2@18 bit/giro |
| Frequenza di clock della comunicazione | ≤10MHz(BISS) o ≤5MHz(SSI) |
| Tempo di partenza | valore tipico: 13ms |
| Periodo di campionamento della posizione assoluta | ≤75 n |
| Velocità consentita | ≤32200 giri/min (limitato dal limite di velocità meccanico) |
| Cavo | Cavo a doppino intrecciato differenziale |
| Lunghezza del cavo | 200mm-10000mm |
| Collegamento meccanico | Con cuscinetto e albero di bloccaggio circondato |
| Coppia iniziale | inferiore a 9,8×10-3Nm |
| Momento inerziale | inferiore a 6,5×10-6kg.m2 |
| Carico sull'albero | Radiale 30N;Assiale 20N |
| Velocità di rotazione | ≤6000 giri/min |
| Materiale della calotta | Alluminio |
| Il peso | circa 90 g |
| Temperatura ambientale | In funzione: -20~+95℃;Stoccaggio: -25~+100℃ |
| Umidità ambientale | Funzionamento e conservazione: 35~85% RH (senza condensa) |
| Vibrazione | Ampiezza 1,52 mm, 5~55 Hz, 2 ore per direzione X, Y, Z singolarmente |
| Shock | 980 m/sec211 ms, tre volte per la direzione X, Y, Z individualmente |
| Protezione | IP50 |
☆ Le dimensioni di MP55
