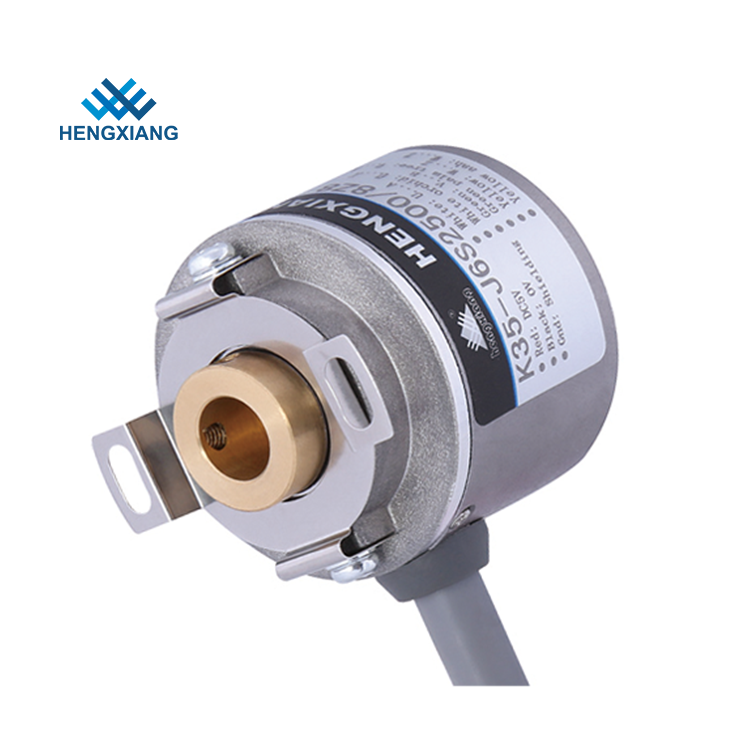

5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50

codificatore rotatorio incrementale ottico IP50 in opposizione dell'albero cavo HTL TTL di 5000ppr 8mm

Prodotti - Codificatori incrementali dell'albero cavo
  • Evidenziare

    Encoder rotativo ottico push pull IP50

    ,

    encoder rotativo incrementale ottico 5000ppr

    ,

    encoder incrementali ottici ad albero cavo

  • Diametro esterno
    35 mm
  • Dimensione dell'installazione
    29mm/40mm
  • Tipo dell'asse
    Attraverso/foro cieco 6mm/8mm/10mm
  • Risoluzione
    50-5000 ppr; 1000-5000/4/6/8
  • Fase di uscita
    A/AB/ABZ/±AB/±ABZ/±ABZUVW
  • Tipo dello sbocco
    Cavo radiale
  • Tipo di Otput
    Tensione/Push-pull/TTL/HTL di OC (NPN/PNP)
  • Grado di protezione
    IP50
  • Tensione di alimentazione
    DC5V; DC8-30V
  • Applicazione
    Servomotore/macchinario/ecc. di industria tessile/imballaggio,
  • Luogo di origine
    Shanghai, Cina
  • Marca
    HENGXIANG
  • Certificazione
    CE,ISO9001
  • Numero di modello
    Numero del pezzo del codificatore qualche K35
  • Quantità di ordine minimo
    codificatore 1pcs per iniziare ordine
  • Prezzo
    negotiable
  • Imballaggi particolari
    ciascuno 1 pezzo è stato imballato nel singolo contenitore di cartone
  • Tempi di consegna
    3-5 giorni lavorativi per ordine del campione, 7-15 giorni lavorativi per ordine di massa
  • Termini di pagamento
    D/A, D/P, T/T, Western Union, carta di credito, Master Card, Paypal, ecc
  • Capacità di alimentazione
    pezzi 100K all'anno

codificatore rotatorio incrementale ottico IP50 in opposizione dell'albero cavo HTL TTL di 5000ppr 8mm

  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
Ottieni prezzo Contattaci

5000ppr 8mm albero cavo HTL TTL encoder rotativo incrementale ottico push pull IP50



1. Caratteristica: Incrementale encoder, albero cavo rotantecodificatore,



2. Applicazione: Servo il motore,industria tessile e altre automazioni industriali.



3. Parametri importanti:Foro passante/cieco,IP50,Segnale UVW



Applicazione:

L'encoder incrementale viene utilizzato principalmente in macchine utensili a controllo numerico e accessori per macchinari, robot, macchine di assemblaggio automatiche, linee di produzione automatiche, ascensori, macchine tessili, macchine per cucire, macchine per imballaggio (lunghezza fissa), macchine per la stampa (sincronizzazione), macchine per la lavorazione del legno, macchine per la plastica ( numero fisso), macchinari per gomma e plastica, strumenti cartografici, goniometri, radar guaritore, ecc.





Parametri del prodotto
Elementi
Parametri di base
Marca
HENGXIANG
Tipo di codificatore
Encoder incrementale
Diametro esterno
35 mm
Spessore
35 mm
Dimensione dell'installazione
40mm (piatto molla 35T40);29mm(35T29)
Tipo ad albero cavo
buco cieco
Diametro albero cavo
6 mm, 8 mm, 10 mm
Risoluzione
30;36;50;60;100;200;250;256;300;360;400;450;500;512;600;1000;1024;1200;2000;
2048;2500;4096;5000
1000/4;1000/6;1000/8;1024/4;1024/6；1024/8；2000/4；2000/6；2000/8；
2048/4；2048/6;2048/8；2500/4；2500/6；
2500/8;4096/4;4096/6;4096/8;5000/4;5000/6;5000/8
Fase di uscita
Fase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
Tensione di alimentazione
DC5V e DC8--30V
Tipo di presa
Cavo fuori dal lato
Modalità di uscita
NPN/PNP (uscita a collettore aperto)
Uscita in tensione
Uscita push-pull
trasmissione di linea (26LS31) TTL
linea di azionamento (DC8-30V) HTL
La fase TTL(DC5V) ABZ è indietro di fase UVW
Grado di protezione
IP50
Lunghezza del cavo
500 mm
Corrente di consumo
100mA MASSIMO
Massima frequenza di risposta
300 KHz
Ondulazione consentita
≤3% efficace
Tensione di carico
≤DC30V
Forza di isolamento
AC500V anni '60
Resistenza di isolamento
10 MΩ
GND
non collegare all'encoder
Rapporto segno/spazio
dal 45% al ​​55%
coppia di avviamento
inferiore a 5,9x 10-3 Nm
Momento di interzia
meno di 1x 10-6kg.m2
Carico sull'albero
Radiale 30N;Assiale 20N
Top REV
5000 giri/min
Vita del cuscinetto
1,5x109 giri al carico nominale (100000 ore a 2500 giri/min)
Temperatura ambientale
Operativa: -20 ～+80°；stoccaggio:-25 ～+90°
Umidità ambientale
Funzionamento e stoccaggio: 35-85% RH (senza condensa)
Vibrazione (sopportare)
Ampiezza 0,75 mm, 5-55 Hz, 2 ore per tre assi individualmente
Calzino (sopportare)
490m/s2 ,11 ms tre volte per direzione X,Y,Z individualmente
Materiale della calotta
Alluminio pressofuso
Certificazione
CE
pacchetto
Scatola di cartone
Peso netto
Circa 100 g (con confezione)



Descrizione dei prodotti
codificatore rotatorio incrementale ottico IP50 in opposizione dell'albero cavo HTL TTL di 5000ppr 8mm 0



Guida alla selezione del modello
codificatore rotatorio incrementale ottico IP50 in opposizione dell'albero cavo HTL TTL di 5000ppr 8mm 1

SCodice articolo dell'encoder K35 correlato

K35-J12C1000/4

K35-J3V1024

K35-J2F2048

K35-J6C2500

K35-J12C2500/8

K35-J12E2500/6

K35-J4E1200

K35-J3V720

K35-J12C1024/8 DC5V

K35-J3NH1000



Dimensioni di produzione
codificatore rotatorio incrementale ottico IP50 in opposizione dell'albero cavo HTL TTL di 5000ppr 8mm 2
codificatore rotatorio incrementale ottico IP50 in opposizione dell'albero cavo HTL TTL di 5000ppr 8mm 3

Utilizzo del prodotto
codificatore rotatorio incrementale ottico IP50 in opposizione dell'albero cavo HTL TTL di 5000ppr 8mm 4
A proposito di fabbrica
Shanghai Hengxiang Optical Electronics Co., Ltd, situata a Shanghai, una città internazionale della Cina, fondata nel 2001, è una società high-tech di produzione professionale, fornisce ricerca e produzione, entità che integra progettazione ottica, meccanica ed elettronica.Ora abbiamo terminato la pipeline primaria della produzione di encoder.Dopo molti anni di sviluppo, gli encoder rotativi hanno ora 10 serie e oltre 100 tipi, entrambi comunemente venduti in tutto il mondo.I nostri encoder rotativi sono ampiamente utilizzati per il campo dell'automazione, come apparecchiature per ufficio, apparecchiature per la conservazione dell'acqua, apparecchiature elettriche, macchine tessili, macchine per carpenteria, macchine per iniezione, apparecchiature per vulcanizzazione, dispositivi medici, macchine CNC, macchine metallurgiche, macchine da stampa, macchine di prova, ascensori, Servomotore, macchina imballatrice, ecc., e ha conquistato la fiducia e l'alta reputazione dei clienti.Encoder del marchio "HengXiang", ha ISO9001: 2000 Certificato del sistema di gestione della qualità e certificazione CE, inoltre, abbiamo cinque brevetti di invenzione e cinque brevetti di modello di utilità, inoltre abbiamo superato il progetto Shanghai New and High-tech AchievementsTransformation.Il nostro obiettivo: soddisfare le esigenze del cliente, creare valore sociale, servire i clienti con attenzione e ottenere risultati vantaggiosi per tutti.Un cordiale benvenuto a tutti i clienti che visitano la nostra azienda, rivedono e personalizzano i prodotti a marchio "HengXiang".
codificatore rotatorio incrementale ottico IP50 in opposizione dell'albero cavo HTL TTL di 5000ppr 8mm 5
codificatore rotatorio incrementale ottico IP50 in opposizione dell'albero cavo HTL TTL di 5000ppr 8mm 6
codificatore rotatorio incrementale ottico IP50 in opposizione dell'albero cavo HTL TTL di 5000ppr 8mm 7
FAQ
D: Qual è il tuo MOQ?
A: 1 pz
D: Come ordinare il codificatore?
R: Contattaci o inviaci un'e-mail, ti risponderemo il prima possibile.
D: sei una fabbrica o una società commerciale?
A: siamo fabbrica al 100% con il nostro marchio.
D: Qual è il tuo marchio?
R: HENGXIANG
D: Puoi spedire il prodotto nel nostro paese?
A: Sì, si prega di avvisare la destinazione e il codice postale, controlleremo immediatamente il costo del trasporto per te.
D: Come ottenere l'ultimo prezzo?
A: Contattaci e dimmi la selezione del modello di encoder.
D: Come selezionare un modello di encoder corretto?
A: Un modello di encoder corretto si basa su diverse applicazioni e parametri, puoi contattarci per il supporto tecnico se hai qualche domanda.
D: Offrite supporto tecnico?
A: Sì, abbiamo un tecnico professionista che può risolvere tutti i tuoi dubbi.
D: Puoi offrire un campione in fabbrica?
A: Sì, il campione può essere fornito.
D: Come pagare un campione?
A: Attualmente, la nostra fabbrica accetta T/T, carta di credito, Paypal, Western Union o contanti.
D: Hai dei video dei tuoi prodotti?
A: Sì, puoi visitare la nostra pagina YOUTUBE per i video del codificatore.
D: Qual è la politica di garanzia del prodotto del codificatore?
A: 1 anno di garanzia di qualità e supporto tecnico per tutta la vita.
D: Dove posso scaricare il catalogo o la scheda tecnica dell'encoder?
A: Puoi visitare il nostro sito Web ufficiale o inviarci un'e-mail direttamente ai file più recenti.
D: Quali parametri sono richiesti prima di ordinare un encoder?
A: Dovresti ottenere alcuni parametri di base prima di iniziare a ordinare.Come dimensioni di installazione, risoluzioni, segnale del circuito, tensione di alimentazione, ecc.
In caso di dubbi sulla selezione del modello, non esitare a contattarci per ulteriori assistenti.
