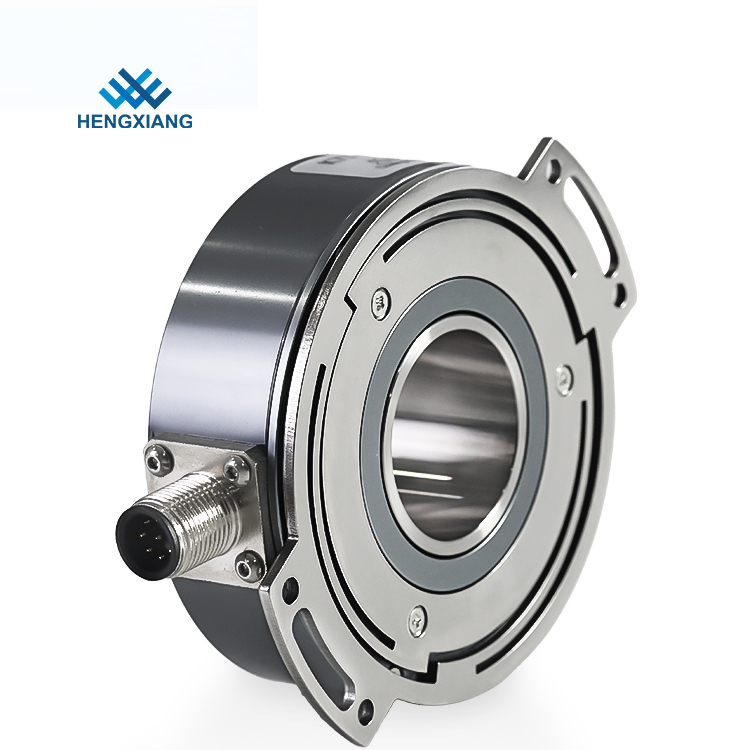

K77 IP65 High Resolution Customized 65536ppr Incremental Encoder

Encoder incrementale K77 IP65 personalizzato ad alta risoluzione 65536ppr

Prodotti - Codificatori rotatori ottici

Evidenziare

Codificatore incrementale personalizzato 65536ppr
,
codificatore incrementale ad alta risoluzione
,
codificatori rotativi ottici K77 IP65
Impulso

500-10000ppr (- 65536ppr massimo)
PROTEZIONE

IP65
Diametro esterno

77mm
Connessione

Incavo di Radail (incavo maschio di M12 8pin); cavo radiale (lunghezza 1000mm)
Tipo del codificatore

codificatore incrementale dell'albero cavo
Diametro dell'albero

25mm; 30mm (asse può essere personalizzata 30mm massimi)
Phase

ABZ/ ±ABZ
Tipo di uscita

OC (NPN); In opposizione; HTL; TTL
Dimensione dell'installazione

85mm (la dimensione del piatto della primavera può essere personalizzata)
Spessore

31 mm
Certificato

CE; ISO9001
MOQ

1 PZ
Luogo di origine

Shanghai, Cina
Marca

HENGXIANG
Certificazione

CE,ISO9001
Numero di modello

K77
Quantità di ordine minimo

Encoder 1 pz per iniziare l'ordine
Prezzo

negotiable
Imballaggi particolari

ogni 1 pezzo è stato confezionato in una singola scatola di cartone
Tempi di consegna

3-5 giorni lavorativi per ordine del campione, 7-15 giorni lavorativi per ordine di massa
Termini di pagamento

D/A, D/P, T/T, Western Union, carta di credito, Master Card, Paypal, ecc
Capacità di alimentazione

100K pezzi all'anno

Encoder incrementale K77 IP65 personalizzato ad alta risoluzione 65536ppr

button button

Ottieni prezzo Contattaci

K77 IP65 ad alta risoluzione personalizzato 65536ppr encoder incrementale motore hengxiang industria meccanica

Definizione dell'encoder:
È un sensore rotativo che converte lo spostamento rotazionale in una serie di segnali di impulsi digitali, questi impulsi possono essere utilizzati per controllare lo spostamento angolare, se l'encoder è combinato con una barra degli ingranaggi o una vite, può anche essere utilizzato per misurare il lineare Dislocamento.

1. Caratteristica: K77personalizzazione hEncoder incrementale ad albero passante, resolozione/installazione/albero può essere personalizzato.Si prega di consultare la vendita per ulteriori informazioni.

2.Applicazione: Il motore, CNC e altri campi di automazione industriale.

3. Parametro importante: Risoluzione fino a65536ppr, alto grado di protezioneIP65

Parametri di base

Elementi	Parametri di base
Tipo di codificatore	Encoder incrementale
Marca	HENGXIANG
Diametro esterno	77 mm
Spessore	31 mm
Dimensione dell'installazione	R85mm (piatto molla 77B85)
Tipo ad albero cavo	foro passante
Diametro albero cavo	25 mm, 30 mm
Risoluzione	500;512;1000;1024;2000;2048;2500;
	4000;4096;5000;8000;8192;10000ppr
Fase di uscita	Fase A+,B+,Z+,A-,B-,Z-
Tensione di alimentazione	DC5V ;CC8-30V
Tipo di presa	Presa radiale (connettore maschio M12, 8 pin);Cavo radiale
Modalità di uscita	NPN (uscita a collettore aperto)
	Uscita push-pull
	azionamento di linea (26LS31, DC5V) TTL
	azionamento di linea (26C31, DC5V) TTL
	line drive (DC8-30V) HTL
Corrente di consumo	100mA MASSIMO
Massima frequenza di risposta	100 KHz
Ondulazione consentita	≤3% efficace
Tensione di carico	≤DC30V
GND	non collegare all'encoder
Rapporto segno/spazio	dal 45% al 55%
coppia di avviamento	inferiore a 80x 10-3 Nm
Momento di interzia	meno di 100x 10-6kg.m2
Carico sull'albero	Radiale 70N;Assiale 50N
Top REV	3000 RPM;IP65
Vita del cuscinetto	1,5x109 giri al carico nominale (100000 ore a 2500 giri/min)
Temperatura ambientale	Operativa: -20 ～+85°；stoccaggio:-25 ～+90°
Umidità ambientale	Funzionamento e stoccaggio: 35-85% RH (senza condensa)
Vibrazione (sopportare)	Ampiezza 1,52 mm, 5-55 Hz, 2 ore per tre assi individualmente
Calzino (sopportare)	1960m/s2 ,11 ms tre volte per direzione X,Y,Z individualmente
Materiale dell'albero	Acciaio inossidabile
Materiale della calotta	Alluminio pressofuso
Lunghezza del cavo	1000 mm
Grado di protezione	IP65
Lunghezza del cavo	1M (la lunghezza del cavo potrebbe essere aggiunta in modo appropriato da
	richiedono, ma è necessario il pagamento individualmente)
Certificazione	CE
pacchetto	Scatola di cartone
Peso netto	Circa 500g (con confezione)

Descrizione dei prodotti

Conferma parametro:

Encoder incrementale K77 IP65 personalizzato ad alta risoluzione 65536ppr 1

Dimensioni base:

Encoder incrementale K77 IP65 personalizzato ad alta risoluzione 65536ppr 2

Encoder incrementale K77 IP65 personalizzato ad alta risoluzione 65536ppr 3

Confezione del prodotto

Encoder incrementale K77 IP65 personalizzato ad alta risoluzione 65536ppr 4

Encoder incrementale K77 IP65 personalizzato ad alta risoluzione 65536ppr 5

Encoder incrementale K77 IP65 personalizzato ad alta risoluzione 65536ppr 6

Encoder incrementale K77 IP65 personalizzato ad alta risoluzione 65536ppr 7

Utilizzo del prodotto

Encoder incrementale K77 IP65 personalizzato ad alta risoluzione 65536ppr 8

A proposito di fabbrica

Shanghai Hengxiang Optical Electronics Co., Ltd, situata a Shanghai, una città internazionale della Cina, fondata nel 2001, è una società high-tech di produzione professionale, fornisce ricerca e produzione, entità che integra progettazione ottica, meccanica ed elettronica.Ora abbiamo terminato la pipeline primaria della produzione di encoder.Dopo molti anni di sviluppo, gli encoder rotativi hanno ora 10 serie e oltre 100 tipi, entrambi comunemente venduti in tutto il mondo.I nostri encoder rotativi sono ampiamente utilizzati per il campo dell'automazione, come apparecchiature per ufficio, apparecchiature per la conservazione dell'acqua, apparecchiature elettriche, macchine tessili, macchine per carpenteria, macchine per iniezione, apparecchiature per vulcanizzazione, dispositivi medici, macchine CNC, macchine metallurgiche, macchine da stampa, macchine di prova, ascensori, Servomotore, macchina imballatrice, ecc., e ha conquistato la fiducia e l'alta reputazione dei clienti.Encoder del marchio "HengXiang", ha ISO9001: 2000 Certificato del sistema di gestione della qualità e certificazione CE, inoltre, abbiamo cinque brevetti di invenzione e cinque brevetti di modello di utilità, inoltre abbiamo superato il progetto Shanghai New and High-tech AchievementsTransformation.Il nostro obiettivo: soddisfare le esigenze del cliente, creare valore sociale, servire i clienti con attenzione e ottenere vantaggi per tutti.Un cordiale benvenuto a tutti i clienti che visitano la nostra azienda, rivedono e personalizzano i prodotti a marchio "HengXiang".

Encoder incrementale K77 IP65 personalizzato ad alta risoluzione 65536ppr 9

Encoder incrementale K77 IP65 personalizzato ad alta risoluzione 65536ppr 10

Encoder incrementale K77 IP65 personalizzato ad alta risoluzione 65536ppr 11

Encoder incrementale K77 IP65 personalizzato ad alta risoluzione 65536ppr 12

FAQ

D: Qual è il tuo MOQ?
A: 1 pz
D: Come ordinare il codificatore?
R: Contattaci o inviaci un'e-mail, ti risponderemo il prima possibile.
D: sei una fabbrica o una società commerciale?
A: siamo fabbrica al 100% con il nostro marchio.
D: Qual è il tuo marchio?
R: HENGXIANG
D: Puoi spedire il prodotto nel nostro paese?
A: Sì, si prega di avvisare la destinazione e il codice postale, controlleremo immediatamente il costo del trasporto per te.
D: Come ottenere l'ultimo prezzo?
A: Contattaci e dimmi la selezione del modello di encoder.
D: Come selezionare un modello di encoder corretto?
R: Un modello di encoder corretto si basa su diverse applicazioni e parametri, se lo hai, puoi contattarci per il supporto tecnico
qualsiasi domanda.
D: Offrite supporto tecnico?
A: Sì, abbiamo un tecnico professionista che può risolvere tutti i tuoi dubbi.
D: Puoi offrire un campione in fabbrica?
A: Sì, il campione può essere fornito.
D: Come pagare un campione?
A: Attualmente, la nostra fabbrica accetta T/T, carta di credito, Paypal, Western Union o contanti. D: Posso visitare la vostra fabbrica?
A: Sì, ti diamo il benvenuto a visitare la nostra fabbrica in qualsiasi momento, se conveniente.
D: Quanto dura il tempo di consegna?
A: Solitamente 3 giorni lavorativi per il campione, 7-15 giorni per la produzione di massa,
La data di produzione è in base alla quantità dell'ordine.
