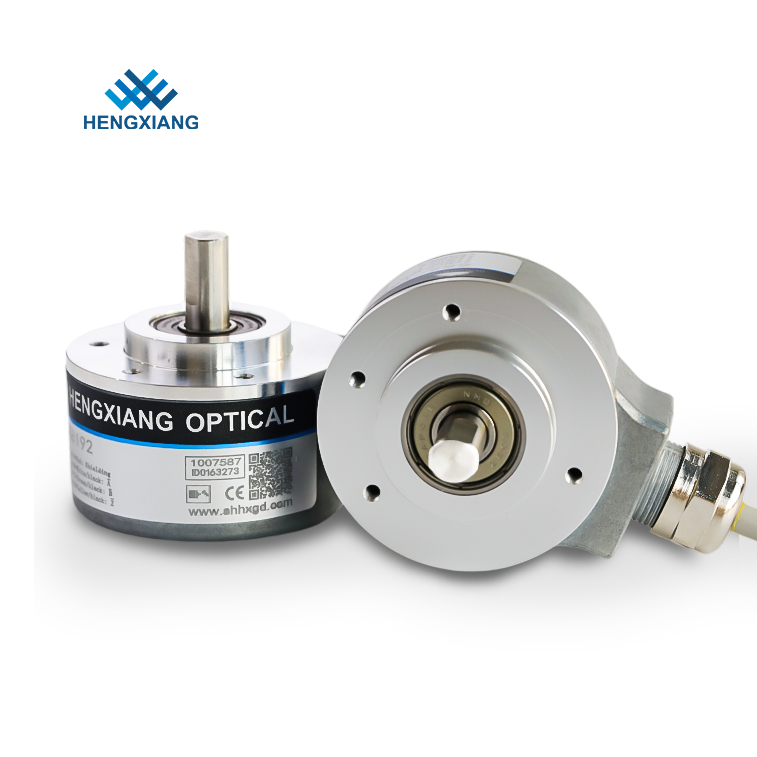

Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V

Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V

  • Evidenziare

    Codificatore solido ottico dell'elevatore dell'asse

    ,

    Codificatore incrementale dell'elevatore IP50

    ,

    Codificatore meccanico 30V dell'elevatore

  • Tipo del codificatore
    Codificatore incrementale
  • Diametro esterno
    51mm
  • Modalità di output
    NPN; PNP; Tensione; In opposizione; TTL; HTL
  • Tipo dello sbocco
    Cavo radiale; Incavo radiale; Cavo radiale con la spina
  • Fase
    A/AB/ABZ/±AB/±ABZ/±ABZUVW
  • Risoluzione
    100-23040 ppr
  • Diametro dell'asse
    Asse solida 8mm (tipo di D)
  • Grado di protezione
    IP50; IP65
  • Tensione di rifornimento
    DC5V; DC8-30V
  • Spessore
    29mm
  • Luogo di origine
    Shanghai, Cina
  • Marca
    HENGXIANG
  • Certificazione
    CE,ISO9001
  • Numero di modello
    S52
  • Quantità di ordine minimo
    1pcs
  • Prezzo
    Consult us
  • Imballaggi particolari
    ciascuno 1 pezzo è stato imballato nel singolo contenitore di cartone
  • Tempi di consegna
    3-5 giorni lavorativi per ordine del campione, 7-15 giorni lavorativi per ordine di massa
  • Termini di pagamento
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Capacità di alimentazione
    pezzi 100K all'anno

Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V

Codificatore a uso medio meccanico incrementale 5-30V dell'elevatore dell'asse solida ottica



1. Caratteristica: codificatore incrementale del palo dell'asse solida di 8mm.



2. Applicazione: Motore, CNC ed altre automazioni industriali.



3. Parametri importanti: Alto grado IP65, ppr di alta risoluzione 100-23040, segnale di protezione di UVW,                                                   risoluzione/palo fino a 8192/8







Prodotto Paramenters
Oggetti
Parametri di base
Marca
HENGXIANG
Tipo del codificatore
Codificatore incrementale
Diametro esterno
51mm
Spessore
29mm
Dimensione dell'installazione
diametro 40mm
Lunghezza dell'asse
16mm
Diametro solido dell'asse
8mm (forma di D)
Risoluzione
1000; 1024; 1200; 1250; 1440; 2000; 2048; 2500; 2880; 3000; 3600;
4096; 5000; 5760; 8192; 10000; 11520; 16384; 20000; 23040

1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2048/4; 2048/6;

2048/8; 4096/4; 4096/6; 4096/8; 8192/4; 8192/6; /8192/8
Fase di uscita
Fase A+, B+, Z+, A, b, z, U+, V+, W+, u, v, w
Tensione di rifornimento
DC5V; DC8-30V
Outlettype
Cavo fuori dalla parte posteriore
Incavo fuori dalla parte posteriore
Cavo fuori dalla parte posteriore con l'incavo
Modalità di output
NPN&PNP
Uscita di tensione
Uscita in opposizione
Uscita di differenza (TTL, HTL, RS422)
Consumo corrente
100mA MAX
Frenquency superiore di risposta
300KHZ
Ondulazione permissibile
≤3%rms
Tensione del carico
≤DC30V
Terra
non collegarsi al codificatore
Segno al rapporto di spazio
45% - 55%
iniziare coppia di torsione
meno di 5 x 10-3 N.m
Momento di Intertia
di meno che 3x 10-6kg.m2
Carico di asse
60N radiale; 60N assiale
Giro superiore
3000RPM; IP65≤2000r RPM
Sopportare vita
1.5x109 revs al carico nominale (100000hours a 2500RPM)
Temperatura ambientale
Funzionamento: - 20 ~+80°; stoccaggio: - 25 ~+90°
Umidità ambientale
Funzionamento e stoccaggio: 35-85%RH (senza condensazione)
Vibrazione (resista a)
Ampiezza 0.75mm, 5-55Hz, 2 ore per giroscopico individualmente
Calzino (resista a)
490m/s2, spettrografia di massa 11 tre volte per la X, Y, direzione di Z individualmente
Materiale dell'asse
Acciaio inossidabile
Shell Material
Fusion d'alluminio del diametro
Lunghezza di cavo
1000mm (cavo con la protezione)
Grado di protezione
IP50; IP65
Lunghezza di cavo
1M (la lunghezza di cavo potrebbe aggiungersi giustamente vicino

richieda, ma ha bisogno individualmente del pagamento)
Certificazione
CE
pacchetto
Contenitore di cartone
Peso netto
Circa 300g (con il pacchetto)





Descrizione di prodotti
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 0
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 1
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 2



Modello Selection Guide
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 3











Numero di modello del codificatore S52 per riferimento:

S52-T2N1024 DC12V

S52-Q2F2048 DC30V

S52-TE3V1200 DC8-30V

S52-T3F5760 DC24V

S52-Q4E8192 DC5V

S52- TE4C5000

S52-T6C3600

S52-Q6E2000

S52-TE3PH10000

S52-T12C1024/4 DC5V

S52-Q12E2048/6 DC8-30V

S52-T6E12C4096/8 DC5V

Dimensioni fabbricanti
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 4
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 5

Imballaggio del prodotto
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 6
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 7
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 8
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 9
Uso del prodotto
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 10
Circa la fabbrica
L'elettronica il Co., srl di ShanghaiHengxiangOptical, situata su Shanghai, una città internazionale della Cina, messa a punto nel 2001, è una società alta tecnologia fabbricante professionale, un providesresearch e una fabbricazione, una progettazione ottica, meccanica ed elettronica entityintegrating. Ora abbiamo finito la tubatura primaria della fabbricazione del codificatore. Dopo lo sviluppo per molti anni, i codificatori rotatori ora hanno popolare 10 serie ed oltre 100 specie, sia vendita intorno al mondo. I nostri codificatori rotatori sono ampiamente usati per i mobili d'ufficio del campo di automazione, come, attrezzatura di tutela dell'acqua, materiale elettrico, macchinario del tessuto, macchinario dell'iniezione, di Carpentrymachinery, Vulcanizateequipment, apparecchio medico, macchina di CNC, macchina metallurgica, macchina da stampa, macchina di prove, elevatore, macchina imballatrice, del servomotore, ecc. ed ha vinto la fiducia e l'alta reputazione dai clienti. Il codificatore di marca «di HengXiang», ha ISO9001: Certificato 2000 del sistema di gestione della qualità e certificazione del CE, inoltre, abbiamo i propri brevetti cinque di invenzione e brevetti del modello di utilità cinque, inoltre abbiamo passato il nuovo e AchievementsTransformation progetto alta tecnologia di Shanghai. Il nostro obiettivo: Il requisito del cliente di riunione, creando valore sociale, i clienti serventi attentamente e raggiungimento vantaggioso per entrambe le parti. Accolga favorevolmente francamente tutti i clienti per visitare la nostra società, per esaminare ed i prodotti di marca «di HengXiang» di abitudine.
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 11
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 12
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 13
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 14
Le risposte dei clienti
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 15
FAQ
Q: Che cosa è il vostro MOQ?
: 1pcs
Q: Come ordinare il vostro codificatore?
: Contattici, o inviici con la posta elettronica, vi risponderemo appena possibile.
Q: È voi una fabbrica o una società per azioni?
: siamo fabbrica 100% con la nostra marca.
Q: Che cosa è la vostra marca?
: HENGXIANG
Q: Può voi prodotto nave al nostro paese?
: Sì, consigli prego la vostri destinazione e codice postale, controlleremo immediatamente il costo del trasporto per vedere se c'è voi.
Q: Come ottenere l'ultimo prezzo?
: Contattici e dicami il codificatore selezione di modello.
Q: Come selezionare un giusto modello del codificatore?
: Un giusto modello del codificatore è basato sulle applicazioni differenti e parametri, potreste contattarci per supporto tecnico se avete qualunque domanda.
Q: Offrite il supporto tecnico?
: Sì, abbiamo tecnico professionista che può risolvere tutti i vostri dubbi.
Q: Può voi fabbrica offerta un campione?
: Sì, il campione può essere fornito.
Q: Come pagare un campione?
: Attualmente, la nostra fabbrica accetta T/T, la carta di credito, Paypal, Western Union o i contanti.
Q: Avete alcuni video dei vostri prodotti?
: Sì, potreste visitare la nostra pagina di YOUTUBE per i video del codificatore.
Q: Che cosa è la vostra politica di garanzia del prodotto del codificatore?
: garanzia di qualità di 1 anno e supporto tecnico tutta la vita.
Q: Dove posso scaricare il catalogo o la scheda del codificatore?
: Potreste visitare il nostro sito Web ufficiale o ci inviate con la posta elettronica direttamente agli ultimi archivi.
Q: Che parametri sono richiesti prima dell'ordinazione del codificatore?
: Dovreste ottenere alcuni parametri di base prima che cominciate ordinare. Quali le dimensioni dell'installazione, le risoluzioni, il segnale del circuito, la tensione di alimentazione elettrica, ecc.
Se avete di dubbio sulla selezione del modello, siete benvenuto contattarci per più assistente.
