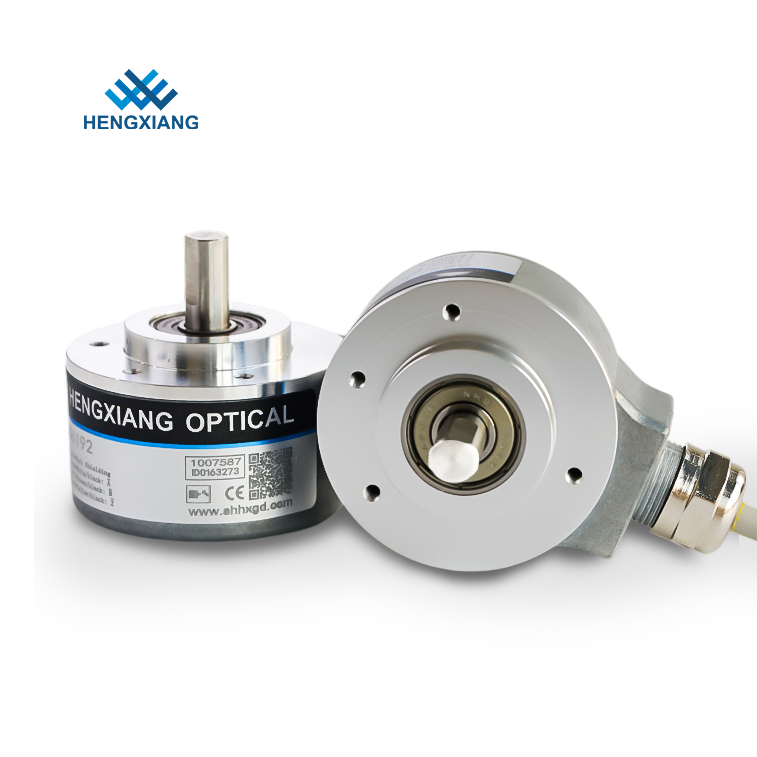

Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V

Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V

Prodotti - Codificatore dell'elevatore
  • Evidenziare

    Encoder incrementale dell'elevatore dell'albero solido

    ,

    Encoder dell'elevatore ottico

    ,

    Encoder incrementale dell'elevatore 30v

  • Tipo del codificatore
    Codificatore incrementale
  • Diametro esterno
    51mm
  • Modalità di output
    NPN; PNP; Tensione; In opposizione; TTL; HTL
  • Tipo dello sbocco
    Cavo radiale; Incavo radiale; Cavo radiale con la spina
  • Fase
    A/AB/ABZ/±AB/±ABZ/±ABZUVW
  • Risoluzione
    100-23040 ppr
  • Diametro dell'albero
    Asse solida 8mm (tipo di D)
  • Grado di protezione
    IP50; IP65
  • Tensione di alimentazione
    DC5V; DC8-30V
  • Spessore
    29mm
  • Luogo di origine
    Schang-Hai, Cina
  • Marca
    HENGXIANG
  • Certificazione
    CE,ISO9001
  • Numero di modello
    S52
  • Quantità di ordine minimo
    1 pz
  • Prezzo
    Consult us
  • Imballaggi particolari
    ciascuno 1 pezzo è stato imballato nel singolo contenitore di cartone
  • Tempi di consegna
    3-5 giorni lavorativi per ordine del campione, 7-15 giorni lavorativi per ordine di massa
  • Termini di pagamento
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Capacità di alimentazione
    pezzi 100K all'anno

Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V

  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
Ottieni prezzo Contattaci

Encoder ottico per ascensori a medio carico incrementale meccanico ad albero pieno 5-30V





Classificazione dell'encoder:

Secondo il principio di rilevamento, l'encoder può essere suddiviso in ottico, magnetico, induttivo e capacitivo e, in base al metodo di scala e alla forma di uscita del segnale, può essere suddiviso in incrementale, assoluto e ibrido.



1. Caratteristica:Solido da 8 mmlanciaincrementaleencoder polare.



2. Applicazione:Il motore,CNC e altre automazioni industriali.



3. Parametri importanti:Elevato grado di protezioneIP65,Alta risoluzione100-23040 per persona,UVWsegnale, risoluzione/polo fino a 8192/8







Parametri del prodotto
Elementi
Parametri di base
Marca
HENGXIANG
Tipo di codificatore
Encoder incrementale
Diametro esterno
51 mm
Spessore
29 mm
Dimensione dell'installazione
diametro 40mm
Lunghezza dell'albero
16 mm
Diametro albero pieno
8 mm (forma D)
Risoluzione
1000;1024;1200;1250;1440;2000;2048;2500;2880;3000;3600;
4096;5000;5760;8192;10000；11520；16384；20000；23040

1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2048/4;2048/6;

2048/8;4096/4;4096/6;4096/8;8192/4;8192/6;/8192/8
Fase di uscita
Fase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
Tensione di alimentazione
DC5V ;CC8-30V
Tipo di presa
Cavo fuori dal retro
Presa dal retro
Cavo fuori dalla parte posteriore con presa
Modalità di uscita
NPN e PNP
Uscita in tensione
Uscita push-pull
Uscita differenza (TTL, HTL, RS422)
Corrente di consumo
100mA MASSIMO
Massima frequenza di risposta
300 KHz
Ondulazione consentita
≤3% efficace
Tensione di carico
≤DC30V
GND
non collegare all'encoder
Rapporto segno/spazio
dal 45% al ​​55%
coppia di avviamento
inferiore a 5 x 10-3 Nm
Momento di interzia
meno di 3x 10-6kg.m2
Carico sull'albero
Radiale 60N;Assiale 60N
Top REV
3000 giri/min; IP65≤2000 giri/min
Vita del cuscinetto
1,5x109 giri al carico nominale (100000 ore a 2500 giri/min)
Temperatura ambientale
Operativa: -20 ～+80°；stoccaggio:-25 ～+90°
Umidità ambientale
Funzionamento e stoccaggio: 35-85% RH (senza condensa)
Vibrazione (sopportare)
Ampiezza 0,75 mm, 5-55 Hz, 2 ore per tre assi individualmente
Calzino (sopportare)
490m/s2 ,11 ms tre volte per direzione X,Y,Z individualmente
Materiale dell'albero
Acciaio inossidabile
Materiale della calotta
Alluminio pressofuso
Lunghezza del cavo
1000mm (cavo con schermatura)
Grado di protezione
IP50;IP65
Lunghezza del cavo
1M (la lunghezza del cavo potrebbe essere aggiunta in modo appropriato da

richiedono, ma è necessario il pagamento individualmente)
Certificazione
CE
pacchetto
Scatola di cartone
Peso netto
Circa 300g (con confezione)





Descrizione dei prodotti
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 0
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 1
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 2



Guida alla selezione del modello
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 3











Numero di modello dell'encoder S52 per riferimento:

S52-T2N1024 DC12V

S52-Q2F2048 DC30V

S52-TE3V1200 DC8-30V

S52-T3F5760 DC24V

S52-Q4E8192 DC5V

S52-TE4C5000

S52-T6C3600

S52-Q6E2000

S52-TE3PH10000

S52-T12C1024/4 DC5V

S52-Q12E2048/6 DC8-30V

S52-T6E12C4096/8 DC5V

Dimensioni di produzione
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 4
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 5

Confezione del prodotto
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 6
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 7
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 8
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 9
Utilizzo del prodotto
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 10
A proposito di fabbrica
Shanghai Hengxiang Optical Electronics Co., Ltd, situata a Shanghai, una città internazionale della Cina, fondata nel 2001, è una società high-tech di produzione professionale, fornisce ricerca e produzione, entità che integra progettazione ottica, meccanica ed elettronica.Ora abbiamo terminato la pipeline primaria della produzione di encoder.Dopo molti anni di sviluppo, gli encoder rotativi hanno ora 10 serie e oltre 100 tipi, entrambi comunemente venduti in tutto il mondo.I nostri encoder rotativi sono ampiamente utilizzati per il campo dell'automazione, come apparecchiature per ufficio, apparecchiature per la conservazione dell'acqua, apparecchiature elettriche, macchine tessili, macchine per carpenteria, macchine per iniezione, apparecchiature per vulcanizzazione, dispositivi medici, macchine CNC, macchine metallurgiche, macchine da stampa, macchine di prova, ascensori, Servomotore, macchina imballatrice, ecc., e ha conquistato la fiducia e l'alta reputazione dei clienti.Encoder del marchio "HengXiang", ha ISO9001: 2000 Certificato del sistema di gestione della qualità e certificazione CE, inoltre, abbiamo cinque brevetti di invenzione e cinque brevetti di modello di utilità, inoltre abbiamo superato il progetto Shanghai New and High-tech AchievementsTransformation.Il nostro obiettivo: soddisfare le esigenze del cliente, creare valore sociale, servire i clienti con attenzione e ottenere vantaggi per tutti.Un cordiale benvenuto a tutti i clienti che visitano la nostra azienda, rivedono e personalizzano i prodotti a marchio "HengXiang".
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 11
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 12
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 13
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 14
Feedback dei clienti
Codificatore a uso medio meccanico incrementale 5 dell'elevatore dell'asse solida ottica - 30V 15
FAQ
D: Qual è il tuo MOQ?
A: 1 pz
D: Come ordinare il codificatore?
R: Contattaci o inviaci un'e-mail, ti risponderemo il prima possibile.
D: sei una fabbrica o una società commerciale?
A: siamo fabbrica al 100% con il nostro marchio.
D: Qual è il tuo marchio?
R: HENGXIANG
D: Puoi spedire il prodotto nel nostro paese?
A: Sì, si prega di avvisare la destinazione e il codice postale, controlleremo immediatamente il costo del trasporto per te.
D: Come ottenere l'ultimo prezzo?
A: Contattaci e dimmi la selezione del modello di encoder.
D: Come selezionare un modello di encoder corretto?
A: Un modello di encoder corretto si basa su diverse applicazioni e parametri, puoi contattarci per il supporto tecnico se hai qualche domanda.
D: Offrite supporto tecnico?
A: Sì, abbiamo un tecnico professionista che può risolvere tutti i tuoi dubbi.
D: Puoi offrire un campione in fabbrica?
A: Sì, il campione può essere fornito.
D: Come pagare un campione?
A: Attualmente, la nostra fabbrica accetta T/T, carta di credito, Paypal, Western Union o contanti.
D: Hai dei video dei tuoi prodotti?
A: Sì, puoi visitare la nostra pagina YOUTUBE per i video del codificatore.
D: Qual è la politica di garanzia del prodotto del codificatore?
A: 1 anno di garanzia di qualità e supporto tecnico per tutta la vita.
D: Dove posso scaricare il catalogo o la scheda tecnica dell'encoder?
A: Puoi visitare il nostro sito Web ufficiale o inviarci un'e-mail direttamente ai file più recenti.
D: Quali parametri sono richiesti prima di ordinare un encoder?
A: Dovresti ottenere alcuni parametri di base prima di iniziare a ordinare.Come dimensioni di installazione, risoluzioni, segnale del circuito, tensione di alimentazione, ecc.
