18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm Shaft Rotary

asse di 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoria

Prodotti - attraverso il codificatore del foro
  • Evidenziare

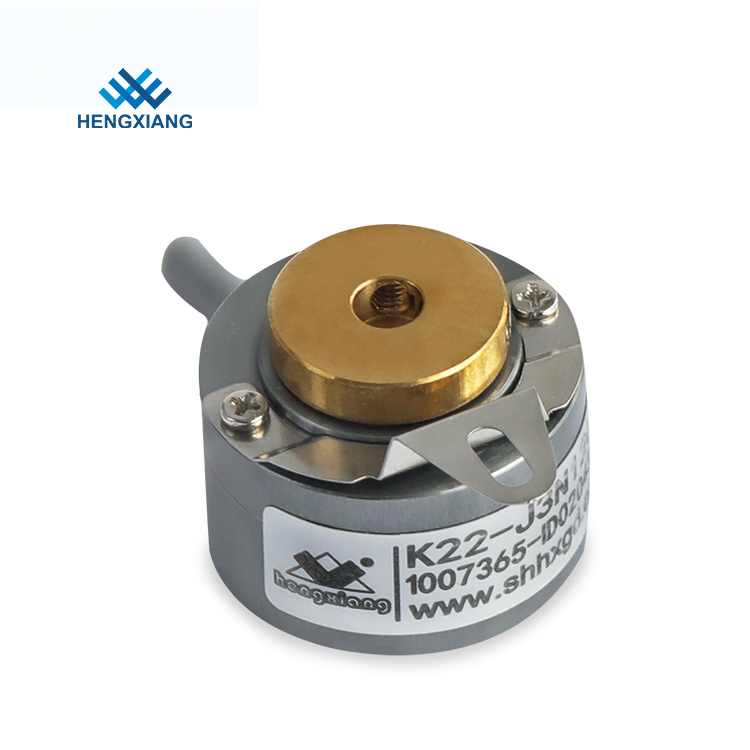

    Mini codificatore incrementale da 18 mm

    ,

    tipo di uscita codificatore a foro passante

    ,

    codificatore incrementale rotativo con albero da 8 mm

  • Applicazione
    Motore Subminiature, piccolo strumento
  • Tipo dello sbocco
    Cavo radiale/cavo assiale
  • Fase
    A/AB/ABZ
  • Modalità di output
    N (OC, efficace a basso livello) /NH (OC, alto livello efficace)
  • Risoluzione
    250ppr; 256ppr; 360ppr; 400ppr; 500ppr; 512ppr; 720ppr; 800ppr; 1000ppr; 1024ppr; 1440ppr; 1600ppr
  • Grado di protezione
    IP50
  • Tensione di alimentazione
    DC5V; DC8-30V
  • Diametro dell'albero
    2.5mm (attraverso il foro; foro cieco)
  • Luogo di origine
    Shanghai, Cina
  • Marca
    HENGXIANG
  • Certificazione
    CE,ISO9001
  • Numero di modello
    K18
  • Quantità di ordine minimo
    1pcs
  • Prezzo
    Consult us
  • Imballaggi particolari
    ciascuno 1 pezzo è stato imballato nel singolo contenitore di cartone
  • Tempi di consegna
    3-5 giorni lavorativi per ordine del campione, 7-15 giorni lavorativi per ordine di massa
  • Termini di pagamento
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Capacità di alimentazione
    pezzi 100K all'anno

asse di 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoria

  • 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm Shaft Rotary
  • 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm Shaft Rotary
  • 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm Shaft Rotary
  • 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm Shaft Rotary
Ottieni prezzo Contattaci

18 mmtipo di uscita NPN 360ppr 8mm albero rotativo Basso costo



1. Caratteristica: mini encoder incrementale, albero cavo, facile da installare



2. Applicazione: motore subminiaturizzato, piccolo strumento per il controllo dell'automazione.



3. Parametri importanti: diametro esterno 18 mm, spessore 15,3 mm, albero cavo/cieco 2,5 mm, risoluzione max 1600 ppr, tensione di alimentazione DC5V;DC8-30V, grado di protezione IP50, lunghezza cavo 150mm





Parametri del prodotto
Elementi
Parametri di base
Marca
HENGXIANG
Tipo di codificatore
Encoder incrementale
Diametro esterno
18 mm
Spessore
15,3 mm
Dimensione dell'installazione
R11mm, piastra a molla 18T22
Diametro albero cavo
2,5 mm
Risoluzione
250;256;360;400;500;512；720；800；1000;1024；1440;1600
Fase di uscita
Fase A, B, Z
Tensione di alimentazione
DC5V ;CC8-30V
Tipo di presa
Cavo fuori dal lato
Cavo fuori dal retro
Modalità di uscita
Uscita circuito aperto collettore (NPN e PNP)
Grado di protezione
IP50
Lunghezza del cavo
1M (la lunghezza del cavo potrebbe essere aggiunta in modo appropriato da
richiedono, ma è necessario il pagamento individualmente)
Corrente di consumo
50mA MASSIMO
Massima frequenza di risposta
100 KHz
Tempo di salita/discesa
100nsec max
coppia di avviamento
meno di 5x 10-4 Nm
Momento di interzia
meno di 0,3x 10-6kg.m2
Carico sull'albero
Radiale 2N;Assiale 2N
Top REV
3000 giri/min
Temperatura ambientale
Operativa: -10 ～+70°；stoccaggio:-15 ～+75°
Umidità ambientale
Funzionamento e stoccaggio: 35-85% RH (senza condensa)
Vibrazione (sopportare)
Ampiezza 0,75 mm, 10-50 Hz, 1 ora per tre assi singolarmente
Calzino (sopportare)
49m/s2, tre volte per la direzione X, Y, Z individualmente
Materiale dell'albero
Acciaio inossidabile
Materiale della calotta
Lega di alluminio
Lunghezza del cavo
150 mm
Certificazione
CE
pacchetto
Scatola di cartone
Peso netto
Circa 20 g (con confezione)
Descrizione dei prodotti
asse di 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoria 0



Guida alla selezione del modello
asse di 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoria 1



Dimensioni di produzione
asse di 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoria 2

Confezione del prodotto
asse di 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoria 3
asse di 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoria 4
asse di 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoria 5

Utilizzo del prodotto
asse di 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoria 6
A proposito di fabbrica
Shanghai Hengxiang Optical Electronics Co., Ltd, situata a Shanghai, una città internazionale della Cina, fondata nel 2001, è una società high-tech di produzione professionale, fornisce ricerca e produzione, entità che integra progettazione ottica, meccanica ed elettronica.

Dopo molti anni di sviluppo, gli encoder rotativi hanno ora 10 serie e oltre 100 tipi, entrambi comunemente venduti in tutto il mondo.I nostri encoder rotativi sono ampiamente utilizzati per il campo dell'automazione, come apparecchiature per ufficio, apparecchiature per la conservazione dell'acqua, apparecchiature elettriche, macchine tessili, macchine per carpenteria, macchine per iniezione, apparecchiature per vulcanizzazione, dispositivi medici, macchine CNC, macchine metallurgiche, macchine da stampa, macchine di prova, ascensori, Servomotore, macchina imballatrice, ecc.,
asse di 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoria 7
asse di 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoria 8
asse di 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoria 9
asse di 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoria 10
FAQ
D: Qual è il tuo MOQ?
A: 1 pz
D: Come ordinare il codificatore?
R: Contattaci o inviaci un'e-mail, ti risponderemo il prima possibile.
D: sei una fabbrica o una società commerciale?
A: siamo fabbrica al 100% con il nostro marchio.
D: Qual è il tuo marchio?
R: HENGXIANG
D: Puoi spedire il prodotto nel nostro paese?
A: Sì, si prega di avvisare la destinazione e il codice postale, controlleremo immediatamente il costo del trasporto per te.
D: Come ottenere l'ultimo prezzo?
A: Contattaci e dimmi la selezione del modello di encoder.
D: Come selezionare un modello di encoder corretto?
A: Un modello di encoder corretto si basa su diverse applicazioni e parametri, puoi contattarci per il supporto tecnico se hai qualche domanda.
D: Offrite supporto tecnico?
A: Sì, abbiamo un tecnico professionista che può risolvere tutti i tuoi dubbi.
D: Puoi offrire un campione in fabbrica?
A: Sì, il campione può essere fornito.
D: Come pagare un campione?
A: Attualmente, la nostra fabbrica accetta T/T, carta di credito, Paypal, Western Union o contanti.
D: Hai dei video dei tuoi prodotti?
A: Sì, puoi visitare la nostra pagina YOUTUBE per i video del codificatore.
D: Qual è la politica di garanzia del prodotto del codificatore?
A: 1 anno di garanzia di qualità e supporto tecnico per tutta la vita.
D: Dove posso scaricare il catalogo o la scheda tecnica dell'encoder?
A: Puoi visitare il nostro sito Web ufficiale o inviarci un'e-mail direttamente ai file più recenti.
D: Quali parametri sono richiesti prima di ordinare un encoder?
A: Dovresti ottenere alcuni parametri di base prima di iniziare a ordinare.Come dimensioni di installazione, risoluzioni, segnale del circuito, tensione di alimentazione, ecc.
In caso di dubbi sulla selezione del modello, non esitare a contattarci per ulteriori assistenti.
