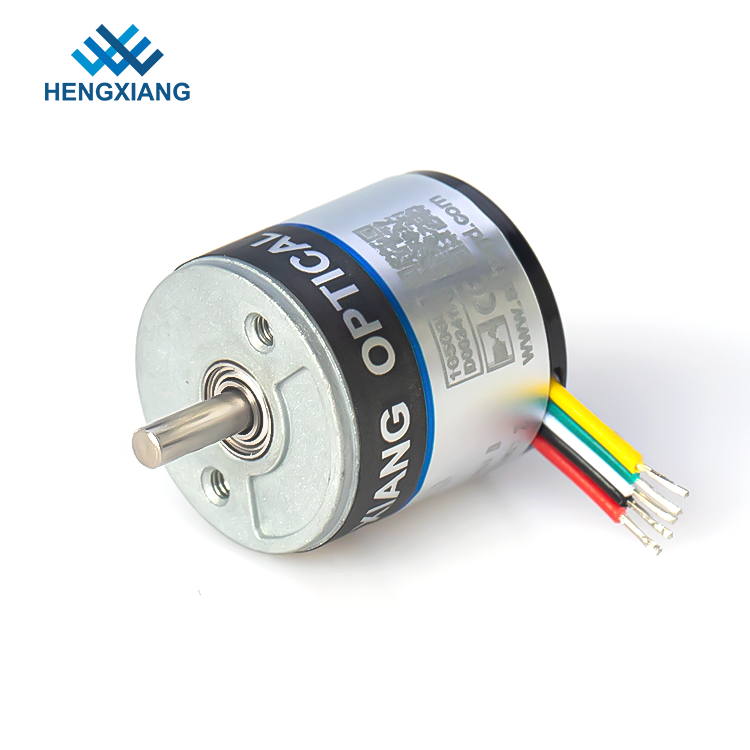

Risoluzione rotatoria di fase 360 del codificatore ABZ del diametro 18mm della miniatura solida esterna dell'asse 2.5mm
Descrizione di prodotto
I nostri argomenti che hanno bisogno dell'attenzione
1. deve scegliere la tensione di alimentazione elettrica: DC5V o DC8-30V
2. deve scegliere il numero di modello del piatto della molla a lamelle se selezionate il codificatore di albero cavo
3. Consigli prego la velocità del motore (RPM) che voi realmente per usare
4. Se avete qualunque altri requisiti, fornisca prego i parametri del dettaglio
I nostri punti di vendita
• La risposta rapida ha ricevuto una volta la domanda della citazione del cliente
• Gruppo professionale dell'ingegnere, risolvere in qualunque momento i vostri problemi
• Rigorosamente ispezione prima della spedizione
• Vari modelli del codificatore da selezionare
• Breve termine d'esecuzione
• Norma di alta qualità
Tabella di parametro incrementale del codificatore S18
Nome di prodotto | Risoluzione rotatoria di fase 360 del codificatore ABZ del diametro 18mm della miniatura solida esterna dell'asse 2.5mm |
Marca | HENGXIANG |
Dimensioni esterne | Diametro esterno: 18mm |
Spessore: 18mm | |
Diametro solido dell'asse: ⌀2.5mm | |
Risoluzione | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600 |
Fase di uscita | Fase A, B, Z |
Tensione di rifornimento | DC5V; DC8-30V |
Tipo dello sbocco | Cavo fuori dal lato |
Cavo fuori dalla parte posteriore | |
Modalità di output | Uscita del circuito aperto del collettore (NPN &PNP) |
Temperatura ambientale | Temperatura di funzionamento: -20~+80° (non cing) |
Temperatura di stoccaggio: -25~+85° (non ghiacciare) | |
Umanità ambientale | Funzionamento e stoccaggio: 35~85%RH (senza condensazione) |
Frequenza superiore di risposta | 100kHz massimo |
Vibrazione (resista a) | Ampiezza 0.75mm, 10-50Hz, 1 ora per la direzione di X/Y/Z individualmente |
Colpisca (resistere a) | 49/m/s2, tre volte per la X, Y, direzione di Z individualmente |
Materiale dell'asse | acciaio inossidabile 304 |
Lunghezza di cavo | 150mm |
Shell | lega di alluminio |
Pacchetto | Contenitore di cartone |
Peso netto | Circa 20g (con il pacchetto) |
Certificazione | CE |
Catalogo del codificatore
Se già avete selezionato il modello che del codificatore state andando ordinare, inviici con la posta elettronica prego direttamente o contatti il servizio online ora per ottenere l'ultimo catalogo.
Ma se dovete ancora avere qualunque dubbi sulla scelta del numero di modello del codificatore giusto, siete inoltre libero di contattarci per ottenere il catalogo relativo.
Metodo di operazione del codificatore
i codificatori i più incrementali oday hanno un in opposizione (HTL) o il driver dell'uscita RS422 (TTL), questi ha sostituito la maggior parte di più vecchi circuiti di uscita come il collettore aperto NPN, il collettore aperto PNP, uscita di tensione.
I circuiti in opposizione (HTL), anche conosciuti come il totem palo, forniscono un livello di segnale che corrisponde alla tensione di rifornimento applicata. La tensione di rifornimento varia tipicamente da 8 a 30 VCC.
Con i collegamenti che adeguati potete usare l'interfaccia in opposizione per sostituire i veri circuiti aperti del collettore utilizzando un diodo esterno collegato in un modo limitare la direzione della corrente per i circuiti RS422 (TTL) fornisca un livello di segnale costante di 5 V che non dipende dalla tensione di rifornimento. Due gamme di tensione di rifornimento possono essere selezionate: 4,75 - 5,5 VCC (può essere usato per sostituire i driver dell'uscita di collettore aperto) o 8 - 30 VCC. Usando i segnali di differenziale l'uscita completamente aderisce alla norma RS422.
Le uscite differenziali hanno il più alta capacità di risposta in frequenza e la migliore immunità di rumore. Per assicurare questo il ricevitore dovrebbe anche essere un differenziale.
Sostituzione di più vecchi driver dell'uscita
Data di produzione
3-5 giorni lavorativi per il campione dopo pagato pieno
7-15 giorni per fabbricazione in serie dopo pagato pieno
