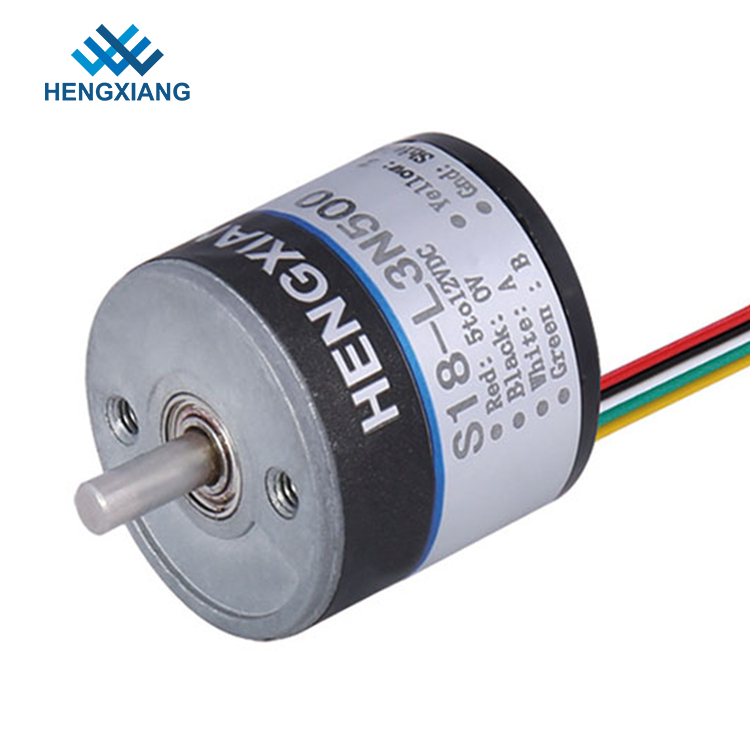

Risoluzione rotatoria miniatura solida esterna di fase 360 del codificatore ABZ dell'asse 2.5mm del diametro 18mm
Argomenti che hanno bisogno dell'attenzione
1. Deve scegliere la tensione di alimentazione elettrica: DC5V o DC8-30V
2. Deve scegliere il numero di modello del piatto della molla a lamelle se selezionate il codificatore di albero cavo
3. Consigli prego la velocità del motore (RPM) quella voi realmente uso
4. Se avete qualunque altri requisiti, fornisca prego i parametri del dettaglio
I nostri punti di vendita
Tavola di parametro incrementale del codificatore S18
Marca | HENGXIANG |
Dimensioni esterne | Diametro esterno: 18mm |
Spessore: 18mm | |
Diametro solido dell'asse: ⌀2.5mm | |
Risoluzione | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600 |
Fase di uscita | Sincronizzi A, la B, Z |
Tensione di rifornimento | DC5V; DC8-30V |
Tipo dello sbocco | Cavo fuori dal lato |
Cavo fuori dalla parte posteriore | |
Modalità di output | Circuito aperto del collettore prodotto (NPN &PNP) |
Temperatura ambientale | Temperatura di funzionamento: -20~+80° (non ghiacciare) |
Temperatura di stoccaggio: -25~+85° (non ghiacciare) | |
Umanità ambientale | Funzionamento e stoccaggio: 35~85%RH (senza condensazione) |
Frequenza superiore di risposta | 100kHz massimo |
Vibrazione (resista a) | Ampiezza 0.75mm, 10-50Hz, 1 ora per la direzione di X/Y/Z individualmente |
Scossa (resista a) | 49/m/s2, tre volte per la X, Y, direzione di Z individualmente |
Materiale dell'asse | acciaio inossidabile 304 |
Lunghezza di cavo | 150mm |
Shell | lega di alluminio |
Pacchetto | Contenitore di cartone |
Peso netto | Circa 20g (con il pacchetto) |
Certificazione | CE |
Catalogo del codificatore
Se già avete selezionato il modello che del codificatore state andando ordinare, soddisfare inviici con la posta elettronica direttamente o contatti il servizio online ora per ottenere l'ultimo catalogo.
Ma se siete ancora abbia tutti i dubbi sulla scelta del numero di modello del codificatore giusto, voi sono inoltre libero di contattarci per ottenere il catalogo relativo.
Data di produzione
3-5 giorni lavorativi per il campione dopo in pieno pagato
7-15 giorni per fabbricazione in serie dopo in pieno pagato
Metodo di operazione del codificatore
i codificatori i più incrementali oday hanno un in opposizione (HTL) o RS422 (TTL) il driver prodotto, questi ha sostituito la maggior parte di più vecchi circuiti di uscita come il collettore aperto NPN, il collettore aperto PNP, uscita di tensione.
I circuiti in opposizione (HTL), anche conosciuti come il totem palo, forniscono un livello di segnale che corrisponde alla tensione di rifornimento applicata. La tensione di rifornimento varia tipicamente da 8 a 30 VCC.
Con i collegamenti che adeguati potete usare l'interfaccia in opposizione per sostituire i veri circuiti aperti del collettore utilizzando un diodo esterno collegato in un modo limitare la direzione della corrente per i circuiti RS422 (TTL) fornisca un livello di segnale di costante 5 V che non dipende dalla tensione di rifornimento. Due gamme di tensione di rifornimento possono essere selezionate: 4,75 - 5,5 VCC (può essere usato per sostituire i driver dell'uscita di collettore aperto) o 8 - 30 VCC. Facendo uso dei segnali differenziali l'uscita completamente aderisce alla norma RS422.
Le uscite differenziali hanno il più alta capacità di risposta in frequenza e la migliore immunità di rumore. Per assicurare questo il ricevitore dovrebbe anche essere un differenziale.
Sostituzione di più vecchi driver dell'uscita
