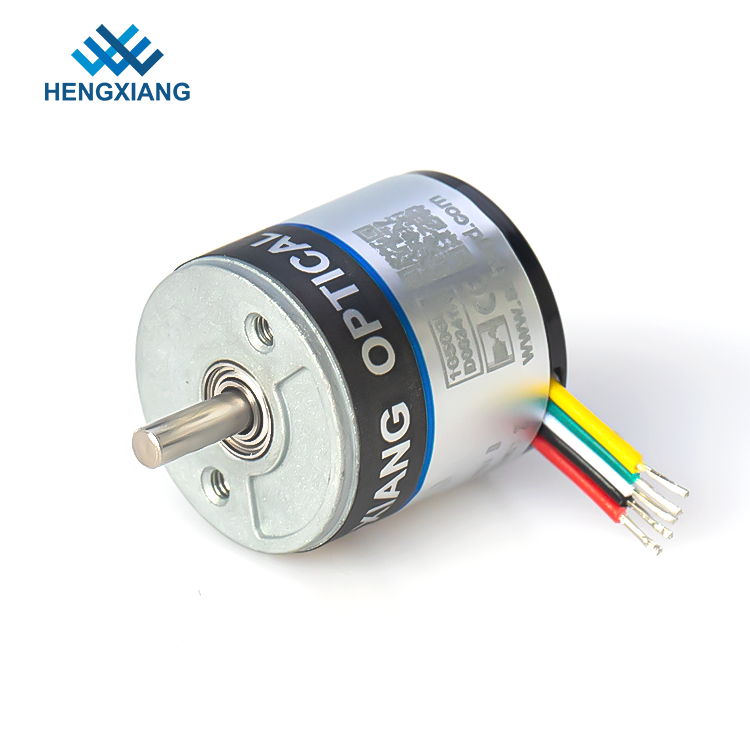

NPN diametro esterno 18mm mini encoder rotativo albero pieno 2.5mm 60ppr 3.3Vdc

NPN diametro esterno 18mm mini encoder rotativo albero pieno 2.5mm 60ppr 3.3Vdc

1, principio di funzionamento:

Da un albero centrale del disco di codice fotoelettrico, che ha un anello passante, iscrizione scura, ci sono dispositivi di trasmissione e ricezione fotoelettrici letti, per ottenere quattro gruppi di segnali di onda sinusoidale combinati in A, B, C, D, ogni differenza di onda sinusoidale di 90 gradi di differenza di fase (rispetto a un'onda circonferenziale per 360 gradi), il segnale C, D inverso, sovrapposto alle due fasi A, B, può migliorare la stabilità del segnale;l'altro ogni giro emette un impulso di fase Z per rappresentare la posizione di riferimento della posizione zero.

Poiché la differenza di fase tra A e B è di 90 gradi, è possibile distinguere la rotazione avanti e indietro dell'encoder confrontando se la fase A è davanti o la fase B è davanti e la posizione di riferimento zero dell'encoder può essere ottenuto dall'impulso zero.

1. Caratteristica: mini encoder incrementale, albero cavo, facile da installare

2. Applicazione: motore subminiaturizzato, piccolo strumento per il controllo dell'automazione.

3. Parametri importanti: diametro esterno 18 mm, spessore 15,3 mm, albero cavo/cieco 2,5 mm, risoluzione max 1600 ppr, tensione di alimentazione DC5V;DC8-30V, grado di protezione IP50, lunghezza cavo 150mm
