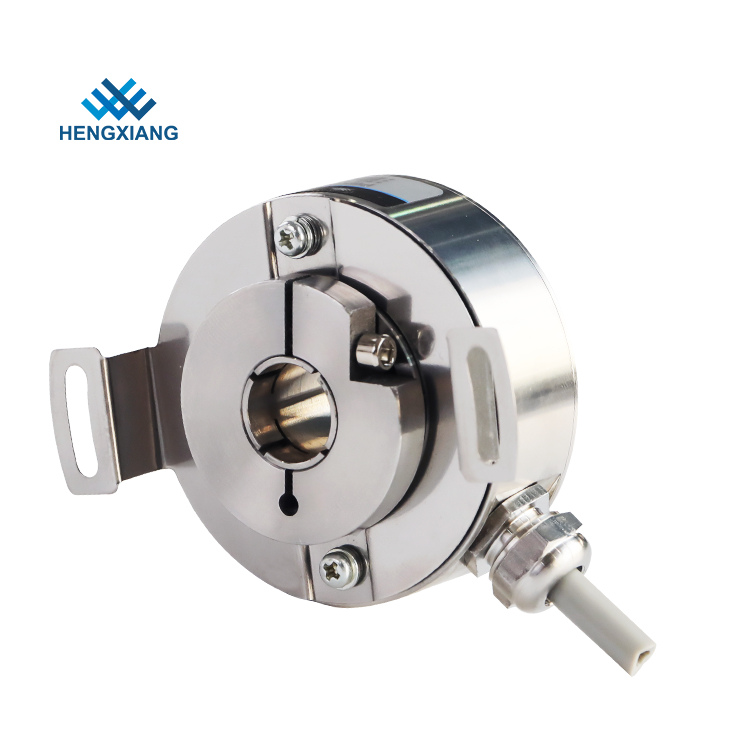

Alto segnale di alta risoluzione di protezione IP67 UVW della macchia inossidabile rotatoria del codificatore
1. Caratteristica: Tutti hanno fatto di acciaio inossidabile, correttamente antipolvere & impermeabile di bassa temperatura del lavoro sotto estremamente -, dovuto il livello elevato IP67 della protezione, supplemento-sottile e facile installare
2. Applicazione: Industria tessile, motore, macchinario d'imballaggio, linea di produzione, ecc., per controllo di automazione.
3. Parametri importanti:
Diametro esterno: 50mm, spessore 27mm,
Albero cavo: Albero cavo 10mm/12mm/14mm/15mm (facoltativo)
Alta risoluzione: Ppr fino a 10000
Tensione di rifornimento: DC5V; DC8-30V
Tipo dello sbocco: Incavo radiale o cavo radiale
Oggetti
|
Parametri di base
|
Marca
|
HENGXIANG
|
Tipo del codificatore
|
Tipo incrementale
|
Diametro esterno
|
50mm
|
Spessore
|
27mm
|
Tipo dell'albero cavo
|
Tramite l'asse
|
Diametro dell'albero cavo
|
10mm; 12mm; 14mm; 15mm (facoltativo)
|
Risoluzione
|
1000; 1024; 1250; 2000; 2048; 2500; 4096; 5000; 10000
|
Fase di uscita
|
1=A+B; 2=A+B; 3=A+B+Z; 4=A+A-+B+B-; 6=A+A-+B+B-+Z+Z-; 12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
|
Tensione di rifornimento
|
DC5V; DC8-30V
|
Tipo dello sbocco
|
Cavo radiale
|
Modalità di output
|
F=Push-pull; C=TTL (DC5V)
|
E=HTL (DC8-30V)
|
Consumo corrente
|
100mA massimo; 120mA massimo
|
Frenquency superiore di risposta
|
100kHZ; 500kHZ; 600kHZ
|
Terra
|
non collegato al codificatore
|
Iniziare coppia di torsione
|
Di meno che 9.8×10-3 N.m
|
Momento di inerzia
|
Di meno che 6.5×10-6 kg.m2
|
Temperatura ambientale
|
Funzionamento: -40~+90℃ (cavo d'avvolgimento ripetibile: -10℃); Stoccaggio: -45~+95℃
|
Umidità ambientale
|
Funzionamento e stoccaggio: 50~85%RH (senza condensazione)
|
Protezione
|
IP67
|
Shell
|
Acciaio inossidabile
|
Certificazione
|
CE
|
pacchetto
|
Contenitore di cartone
|
Peso netto
|
Circa 150g
|
