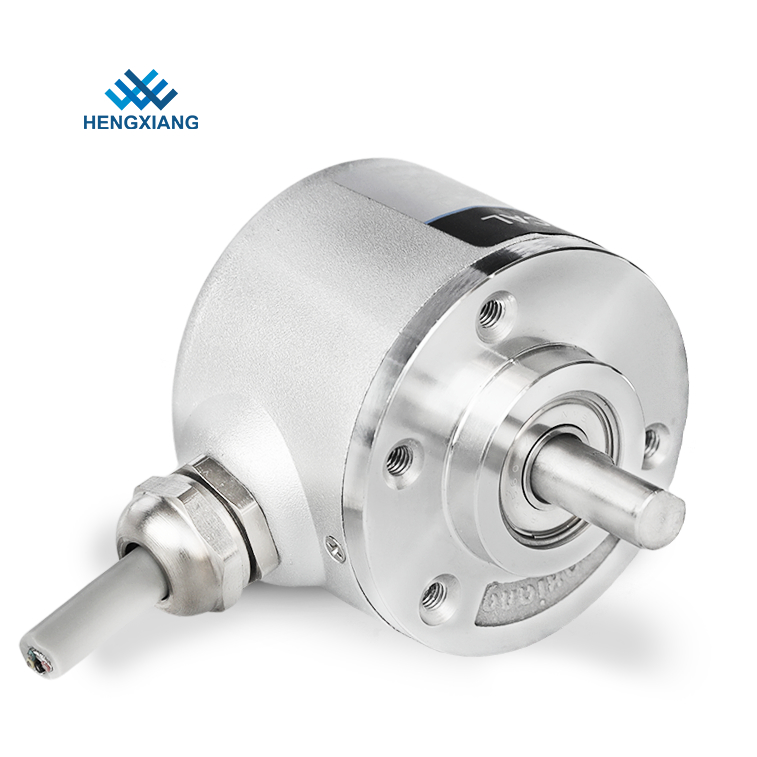

Encoder rotativo servomotore E40S6-1024-3-T-24 S38 albero 6mm 1024ppr
Alcuni numeri di modello dell'encoder S38 correlati
S38-T6C16384 DC5V
S38-T3N1024 DC5-30V
S38-T3F360 DC12V
S38-T3V512 DC24V
S38-T6E10000C2 DC8-30V
S38-T6C1200 DC5V
S38-T3N2500C20 DC5-12V
S38-T3V4096 DC12-24V
S38-T3F5000 DC8-12V
S38-T6E800 DC24V
S38-T6C900C3 DC5V
S38-T6C16384 CC 4,5 V
Data di produzione
1. per 1-10 campioni: 3-5 giorni lavorativi
2. per la produzione di massa 20-50: 7-10 giorni lavorativi
3. per oltre 100 pezzi, la produzione sarà discussa con i clienti e spedita in tempo
Specifiche di base del prodotto
| ELEMENTO | PARAMETRI |
| Marca | HENGXIANG |
| Tipo di codificatore | Encoder incrementale |
| Diametro esterno | 38 mm |
| Spessore | 28 mm |
| Modalità di uscita | NPN e PNP |
| Uscita in tensione | |
| Uscita push-pull | |
| Uscita differenza (TTL, HTL, RS422) | |
| Fase di uscita | Fase A,B,Z,A-,B-,Z- |
| Tipo di presa | Cavo fuori dal lato e dalla parte posteriore |
| Grado di protezione | IP50 e IP65 |
| Lunghezza del cavo | 1000 MM |
| pacchetto | Scatola di cartone |
| Peso netto | Circa 120g (con confezione) |
| Certificazione | CE/ISO9001 |
| Corrente di consumo | 100mA MASSIMO |
| Massima frequenza di risposta | 300 KHz |
| Ondulazione consentita | ≤3% efficace |
| Tensione di carico | ≤DC30V |
| coppia di avviamento | inferiore a 4,4X10-3 Nm |
| Momento di interzia | meno di 1,5x 10-6kg.m2 |
| Carico sull'albero | Radiale 40N;Assiale 20N |
Teoria tecnica
Oggi la maggior parte degli encoder incrementali ha un driver di uscita Push-Pull (HTL) o RS422 (TTL), questi hanno sostituito la maggior parte dei vecchi circuiti di uscita come Open Collector NPN, Open Collector PNP, Voltage Output.
I circuiti Push-Pull (HTL), noti anche come Totem Pole, forniscono un livello di segnale che corrisponde alla tensione di alimentazione applicata.La tensione di alimentazione varia tipicamente da 8 a 30 VDC.
Con i collegamenti appropriati è possibile utilizzare l'interfaccia Push Pull per sostituire i veri circuiti a collettore aperto utilizzando un diodo esterno collegato in modo da limitare la direzione della corrente per i circuiti RS422 (TTL) fornire un livello di segnale costante a 5 V che non dipende da la tensione di alimentazione.È possibile selezionare due intervalli di tensione di alimentazione: da 4,75 a 5,5 V CC (può essere utilizzato per sostituire i driver di uscita a collettore aperto) o da 8 a 30 V CC.Utilizzando segnali differenziali l'uscita è pienamente conforme allo standard RS422.
Le uscite differenziali hanno la più alta capacità di risposta in frequenza e la migliore immunità al rumore.Per garantire ciò il ricevitore dovrebbe essere anche un differenziale.
Sostituzione dei vecchi driver di uscita
Questioni che richiedono attenzione
1. Deve scegliere la tensione di alimentazione: DC5V o DC8-30V
2. È necessario scegliere il numero di modello della piastra della molla a balestra se si seleziona l'encoder ad albero cavo
3. Indicare la velocità del motore (RPM) effettivamente utilizzata
4. Se hai altri requisiti, fornisci i parametri di dettaglio
