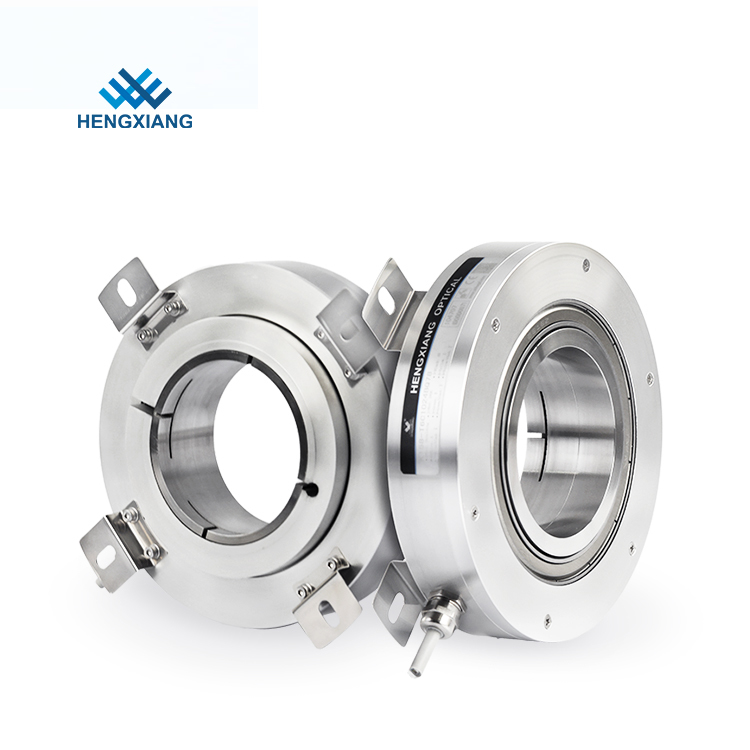

Hollow Shaft Electronic Encoder Elevator Spare Parts 80000 Ppr Shaft Up To 82mm K158

Asse elettronica fino a 82mm K158 del ppr dei pezzi di ricambio 80000 dell'elevatore del codificatore dell'albero cavo

  • Evidenziare

    Encoder rotativo ad alta risoluzione K158 da 82 mm

    ,

    encoder elettronico per ascensore

    ,

    encoder elettronico ad albero cavo 80000 Ppr

  • Nome del prodotto
    posizione rotatoria del codificatore della grande apertura che misura attraverso il foro 75mm K158-T
  • Diametro esterno
    158 mm
  • GND
    non collegare all'encoder
  • Dimensione dell'installazione
    R85mm (piastra a molla 158T170)
  • Risoluzione
    1024;2048;20000;40000;80000
  • Tensione di rifornimento
    DC5V ; CC5V ; DC8-30V DC8-30V
  • Frequenza superiore di risposta
    300KHZ
  • Consumo corrente
    100mA MAX
  • Luogo di origine
    Schang-Hai, Cina
  • Marca
    HENGXIANG
  • Certificazione
    CE,ISO9001
  • Numero di modello
    posizione rotatoria del codificatore della grande apertura che misura attraverso il foro 75mm K158-T
  • Quantità di ordine minimo
    codificatore 1pcs per iniziare ordine
  • Prezzo
    negotiable
  • Imballaggi particolari
    ciascuno 1 pezzo è stato imballato nel singolo contenitore di cartone
  • Tempi di consegna
    3-5 giorni lavorativi per ordine del campione, 7-15 giorni lavorativi per ordine di massa
  • Termini di pagamento
    D/A, D/P, T/T, Western Union, carta di credito, Master Card, Paypal, ecc
  • Capacità di alimentazione
    pezzi 100K all'anno

Asse elettronica fino a 82mm K158 del ppr dei pezzi di ricambio 80000 dell'elevatore del codificatore dell'albero cavo

Ricambi encoder elettronico ad albero cavo per ascensori 80000 ppr albero fino a 82mm K158





1. Caratteristica: Albero grande, robusto e durevole, disponibile in varie modalità di output.



2. Applicazione:Controllo dell'automazione comeCNCmacchina,il motore, apparecchiature di linea industriale.



3. Dimensioni esterne: diametro esterno158mm, spessore 43mm, asta max 82mm.



4. Risoluzione: Fino a80000 per persona



5. Tensione di alimentazione: DC5V;CC8-30V



6. Grado di protezione:IP50



Parametri del prodotto
Elementi
Parametri di base
Marca
HENGXIANG
Tipo di codificatore
Encoder incrementale
Diametro esterno
158 mm
Spessore
43 mm
Dimensione dell'installazione
R85mm (piatto molla 158T170)
Tipo ad albero cavo
foro passante (anello di serraggio a priori)
Diametro albero cavo
70mm,75mm,78mm;80mm;82mm
Risoluzione
1024;2048;20000;40000;80000
Fase di uscita
Fase A+,B+,Z+,A-,B-,Z-
Tensione di alimentazione
DC5V ;CC8-30V
Tipo di presa
Cavo fuori dal lato
Modalità di uscita
Uscita push-pull
trasmissione di linea (26LS31) TTL
linea di azionamento (DC8-30V) HTL
Corrente di consumo
100mA MASSIMO
Massima frequenza di risposta
300 KHz
Resistenza di isolamento
10 MΩ
GND
non collegare all'encoder
coppia di avviamento
inferiore a 400 x 10-3 Nm
Momento di interzia
meno di 350x 10-6kg.m2
Carico sull'albero
Radiale 90N;Assiale 60N
Top REV
3000 giri/min
Temperatura ambientale
Operativa: -20 ~+80°;stoccaggio:-25 ~+85°
Umidità ambientale
Funzionamento e stoccaggio: 35-85% RH (senza condensa)
Vibrazione (sopportare)
Ampiezza 1,52 mm, 5-55 Hz, 2 ore per tre assi individualmente
Calzino (sopportare)
1960 m/s2 (200 g), 11 ms tre volte per direzione X, Y, Z individualmente
Materiale dell'albero
Acciaio inossidabile
Materiale della calotta
Lega di alluminio
Lunghezza del cavo
1000mm (cavo con schermatura)
Grado di protezione
IP50
Lunghezza del cavo
1M (la lunghezza del cavo potrebbe essere aggiunta in modo appropriato da

richiedono, ma è necessario il pagamento individualmente)
Certificazione
CE
pacchetto
Scatola di cartone
Peso netto
Circa 1800g (con confezione)
Peso netto
Circa 1700g (con confezione)



Lunghezza del cavo
1M (la lunghezza del cavo potrebbe essere aggiunta in modo appropriato da

richiedono, ma è necessario il pagamento individualmente)
Certificazione
CE
pacchetto
Scatola di cartone
Peso netto
Circa 670g (con confezione)

Asse elettronica fino a 82mm K158 del ppr dei pezzi di ricambio 80000 dell'elevatore del codificatore dell'albero cavo 0



Guida alla selezione del modello
Asse elettronica fino a 82mm K158 del ppr dei pezzi di ricambio 80000 dell'elevatore del codificatore dell'albero cavo 1

Numero di modello dell'encoder K158 per riferimento

K158-T4E1024BQ70

K158-T6C2048BQ75

K158-T4E20000 BQ78

K158-T6C40000 BQ80

K158-T4E80000 BQ82

K158-T6C1024 BQ70

K158-T4E2048BQ75

K158-T6C20000 BQ78

K158-T4E40000 BQ80

K158-T6C80000 BQ82



Dimensioni di produzione
Asse elettronica fino a 82mm K158 del ppr dei pezzi di ricambio 80000 dell'elevatore del codificatore dell'albero cavo 2

Utilizzo del prodotto
Asse elettronica fino a 82mm K158 del ppr dei pezzi di ricambio 80000 dell'elevatore del codificatore dell'albero cavo 3
A proposito di fabbrica
Shanghai Hengxiang Optical Electronics Co., Ltd, situata a Shanghai, una città internazionale della Cina, fondata nel 2001, è una società high-tech di produzione professionale, fornisce ricerca e produzione, entità che integra progettazione ottica, meccanica ed elettronica.Ora abbiamo terminato la pipeline primaria della produzione di encoder.Dopo molti anni di sviluppo, gli encoder rotativi hanno ora 10 serie e oltre 100 tipi, entrambi comunemente venduti in tutto il mondo.I nostri encoder rotativi sono ampiamente utilizzati per il campo dell'automazione, come apparecchiature per ufficio, apparecchiature per la conservazione dell'acqua, apparecchiature elettriche, macchine tessili, macchine per carpenteria, macchine per iniezione, apparecchiature per vulcanizzazione, dispositivi medici, macchine CNC, macchine metallurgiche, macchine da stampa, macchine di prova, ascensori, Servomotore, macchina imballatrice, ecc., e ha conquistato la fiducia e l'alta reputazione dei clienti.Encoder del marchio "HengXiang", ha ISO9001: 2000 Certificato del sistema di gestione della qualità e certificazione CE, inoltre, abbiamo cinque brevetti di invenzione e cinque brevetti di modello di utilità, inoltre abbiamo superato il progetto Shanghai New and High-tech AchievementsTransformation.Il nostro obiettivo: soddisfare le esigenze del cliente, creare valore sociale, servire i clienti con attenzione e ottenere vantaggi per tutti.Un cordiale benvenuto a tutti i clienti che visitano la nostra azienda, rivedono e personalizzano i prodotti a marchio "HengXiang".
Asse elettronica fino a 82mm K158 del ppr dei pezzi di ricambio 80000 dell'elevatore del codificatore dell'albero cavo 4
FAQ
D: Come ordinare il codificatore?
R: Contattaci o inviaci un'e-mail, ti risponderemo il prima possibile.
D: sei una fabbrica o una società commerciale?
A: siamo fabbrica al 100% con il nostro marchio.
D: Qual è il tuo marchio?
R: HENGXIANG
D: Puoi spedire il prodotto nel nostro paese?
A: Sì, si prega di avvisare la destinazione e il codice postale, controlleremo immediatamente il costo del trasporto per te.
D: Come ottenere l'ultimo prezzo?
A: Contattaci e dimmi la selezione del modello di encoder.
D: Come selezionare un modello di encoder corretto?
A: Un modello di encoder corretto si basa su diverse applicazioni e parametri, puoi contattarci per il supporto tecnico se hai qualche domanda.
D: Offrite supporto tecnico?
A: Sì, abbiamo un tecnico professionista che può risolvere tutti i tuoi dubbi.
D: Puoi offrire un campione in fabbrica?
A: Sì, il campione può essere fornito.
D: Come pagare un campione?
A: Attualmente, la nostra fabbrica accetta T/T, carta di credito, Paypal, Western Union o contanti.
D: Hai dei video dei tuoi prodotti?
A: Sì, puoi visitare la nostra pagina YOUTUBE per i video del codificatore.
D: Qual è la politica di garanzia del prodotto del codificatore?
A: 1 anno di garanzia di qualità e supporto tecnico per tutta la vita.
D: Dove posso scaricare il catalogo o la scheda tecnica dell'encoder?
A: Puoi visitare il nostro sito Web ufficiale o inviarci un'e-mail direttamente ai file più recenti.
D: Quali parametri sono richiesti prima di ordinare un encoder?
A: Dovresti ottenere alcuni parametri di base prima di iniziare a ordinare.Come dimensioni di installazione, risoluzioni, segnale del circuito, tensione di alimentazione, ecc.
In caso di dubbi sulla selezione del modello, non esitare a contattarci per ulteriori assistenti.
